詳細說明
MZ6043,MZ6043-PA1,MZ6043-PB2,MZ6043-PC3,MZ6043-PZ9,隔離配電器 一入二出
具備給二線制變送器配電的功能。
輸入－輸出－電源之間隔離。
高精度 , 可長期保證準確度 0.1% 。
小體積, 超薄, 殼體厚度僅為6.2 mm。
端子化設計, 全蔽結構, 無需防塵。
螺絲擰緊連接, 接線簡單。
概述
給二線制變送器提供隔離的直流電源，并檢測來自變送器的 4~20mA 電流信號, 經過 隔離、干擾抑制等處理后, 向控制系統或其它儀表輸出直流電流或電壓信號。
采用獨立的直流電源供電方式， 供電電源 -輸入- 輸出之間隔離。
該隔離配電器體積小， 超薄, 機殼厚度僅為6.2mm。屏蔽的端子化結構設計,結構緊湊, 無需防塵,無需散熱。
標準的 35mmDIN 導軌卡式安裝。
可以與單元組合儀表及DCS、PLC等系統配合使用。
技術參數
輸 入
輸入信號：4～20mA
輸入阻抗：24Ω
給變送器的配電：20mA時,≥18.5V（出廠默認）,
若需要更大配電（如≥22V）,訂貨時注明
最大輸入電流：約 24mA
輸 出
輸出電流：4～20mA；0～20mA；0～10mA；其它指定電流
輸出電壓：1～5V；0～5V；0～10V；其它指定電壓
電流輸出負載：4（0）~20mA輸出時, ≤350Ω（出廠默認）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選
電壓輸出負載：1（0）~5V輸出時, ≥10KΩ
輸出紋波： < 10mVp-p
綜合通用參數
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：< 40mA
標準精度：±0.1%
溫度漂移：±0.015% / ℃
響應時間：< 1ms
穩定時間：< 3s
測試電壓（輸入/輸出/電源）：1.5KV,1min ,50Hz
工作環境溫度：-20～＋60℃
儲存環境溫度：-40～＋80℃
環境濕度范圍： 5~95%（無冷疑）
電磁兼容：符合 89 / 336 / EEC , IEC/EN 61000
機殼材質：PC（聚碳酸脂）材料
防護等級：IP 20
外形尺寸：6.2×84×100（mm）
重量： 約 50 克
MZ6043 隔離配電器 一入二出特性
一入二出。具備給二線制變送器配電的功能。
輸入－輸出－電源之間隔離。
高精度 , 可長期保證準確度 0.1% 。
小體積, 超薄, 殼體厚度僅為6.2 mm。
端子化設計, 全蔽結構, 無需防塵。
螺絲擰緊連接, 接線簡單。
概述
給二線制變送器提供隔離的直流電源，并檢測來自變送器的 4~20mA 電流信號, 經過 隔離、干擾抑制等處理后, 向控制系統或其它儀表輸出直流電流或電壓信號。
采用獨立的直流電源供電方式， 供電電源 -輸入- 輸出之間隔離。
該隔離配電器體積小， 超薄, 機殼厚度僅為6.2mm。屏蔽的端子化結構設計,結構緊湊, 無需防塵,無需散熱。
標準的 35mmDIN 導軌卡式安裝。
可以與單元組合儀表及DCS、PLC等系統配合使用。
技術參數
輸 入
輸入信號：4～20mA
輸入阻抗：24Ω
給變送器的配電：20mA時,≥18.5V（出廠默認）,
若需要更大配電（如≥22V）,訂貨時注明
最大輸入電流：約 24mA
輸 出
輸出電流：4～20mA；0～20mA；0～10mA；其它指定電流
輸出電壓：1～5V；0～5V；0～10V；其它指定電壓
電流輸出負載：4（0）~20mA輸出時, ≤350Ω（出廠默認）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選
電壓輸出負載：1（0）~5V輸出時, ≥10KΩ
輸出紋波： < 10mVp-p
綜合通用參數
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：< 40mA
標準精度：±0.1%
溫度漂移：±0.015% / ℃
響應時間：< 1ms
穩定時間：< 3s
測試電壓（輸入/輸出/電源）：1.5KV,1min ,50Hz
工作環境溫度：-20～＋60℃
儲存環境溫度：-40～＋80℃
環境濕度范圍： 5~95%（無冷疑）
電磁兼容：符合 89 / 336 / EEC , IEC/EN 61000
機殼材質：PC（聚碳酸脂）材料
防護等級：IP 20
外形尺寸：6.2×84×100（mm）
重量： 約 50 克

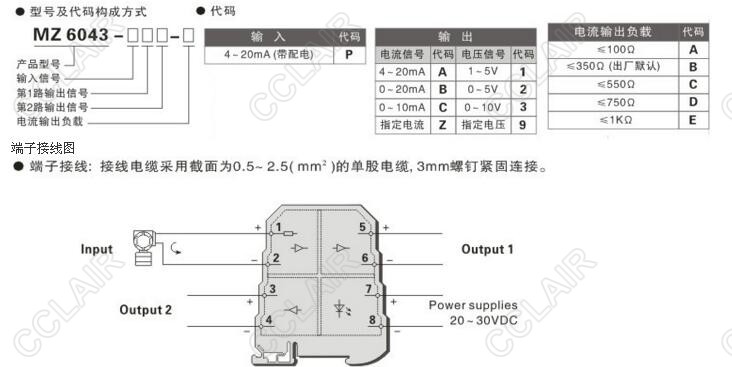

選型、訂貨代碼
