詳細說明
TM6043T,TM6043T-PA,TM6043T-PA1,TM6043T-PB2,TM6043T-PC3,TM6043T-PZ9,隔離配電器 一入二出 TM6043T 隔離配電器 一入二出特性 給處于現場的變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號， 經過隔離、干擾抑制等處理后。向控制系統或其它儀表輸出 4~20mA 以及其它直流電流或電壓信號。
該隔離配電器采用獨立的直流電源供電方式, 并支持輸出回路供電，供電電源－輸入－輸出之間隔離。
概述
給二線制或三線制變送器配電。
4~20mA輸入，第一路輸出 4~20mA ,支持輸出回路供電。
第二路輸出直流電流或電壓信號。獨立的直流電源供電方式。
技術參數
供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：< 60mA
輸入
輸入信號：4～20mA
輸入阻抗：24Ω
給變送器的配電：20mA時,≥18.5V（出廠默認）,
若需要更大配電（如≥22V）,訂貨時注明
最大輸入電流：約 24mA
第一路輸出
輸出電流（Io）： 4～20mA
輸出回路供電電壓（Ue）：12～35V
電壓降（Ud）：3V
輸出負載電阻（RL）： 計算式 RL ≤（Ue - Ud）÷0.02
（注明: 輸出回路供電電壓的選擇應根據負載大小確定，
過高電壓且負載很小時，將會加重隔離器的發熱狀況。）
第二路輸出
輸出電流： 4～20mA；0～20mA；或指定電流量程
輸出電壓：1～5V；0～5V；其它指定電壓
電流輸出負載：4（0）~20mA輸出時, ≤350Ω（出廠默認）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選
電壓輸出負載：1（0）~5V輸出時, ≥10KΩ
輸出紋波： < 10mVp-p
綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作環境溫度： -20～＋60℃
該隔離配電器采用獨立的直流電源供電方式, 并支持輸出回路供電，供電電源－輸入－輸出之間隔離。
概述
給二線制或三線制變送器配電。
4~20mA輸入，第一路輸出 4~20mA ,支持輸出回路供電。
第二路輸出直流電流或電壓信號。獨立的直流電源供電方式。
技術參數
供電電源
供電電壓范圍：20～30VDC
額定供電電壓：24VDC
電流消耗（24VDC供電時）：< 60mA
輸入
輸入信號：4～20mA
輸入阻抗：24Ω
給變送器的配電：20mA時,≥18.5V（出廠默認）,
若需要更大配電（如≥22V）,訂貨時注明
最大輸入電流：約 24mA
第一路輸出
輸出電流（Io）： 4～20mA
輸出回路供電電壓（Ue）：12～35V
電壓降（Ud）：3V
輸出負載電阻（RL）： 計算式 RL ≤（Ue - Ud）÷0.02
（注明: 輸出回路供電電壓的選擇應根據負載大小確定，
過高電壓且負載很小時，將會加重隔離器的發熱狀況。）
第二路輸出
輸出電流： 4～20mA；0～20mA；或指定電流量程
輸出電壓：1～5V；0～5V；其它指定電壓
電流輸出負載：4（0）~20mA輸出時, ≤350Ω（出廠默認）,
另有 ≤100Ω, ≤550Ω,≤750Ω,≤1KΩ 可選
電壓輸出負載：1（0）~5V輸出時, ≥10KΩ
輸出紋波： < 10mVp-p
綜合通用參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質：PC（聚碳酸脂）材料
外形尺寸：16×116×110（mm）
工作環境溫度： -20～＋60℃

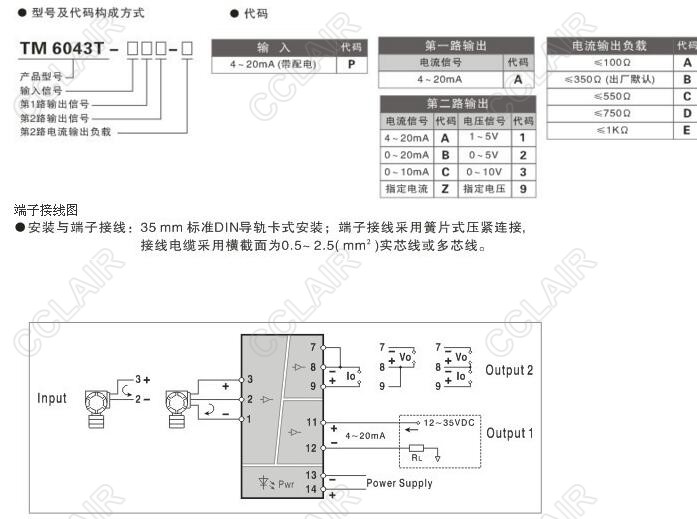

選型、訂貨代碼
