WRBK-101,WRBK-321,WRBK-181,鎧裝熱電偶

概述

本公司生產的系列產品規格齊全.質，可盒，并熱忱為用戶服務。

鎧裝熱電偶與一般工業熱電偶一樣，與顯示儀表等配套.在一定的使用范圍內對氣體、液體介質或固體表面溫度進行自動檢測或自動調節。
鎧裝熱電偶的構造

由于鎧裝熱電偶的使用要求不同.其外形也往往存在很大差異.但是它們的基本結構大致相同.通常由鎧裝熱電偶元件。安裝固定裝置和接線盆等主要部件組成。

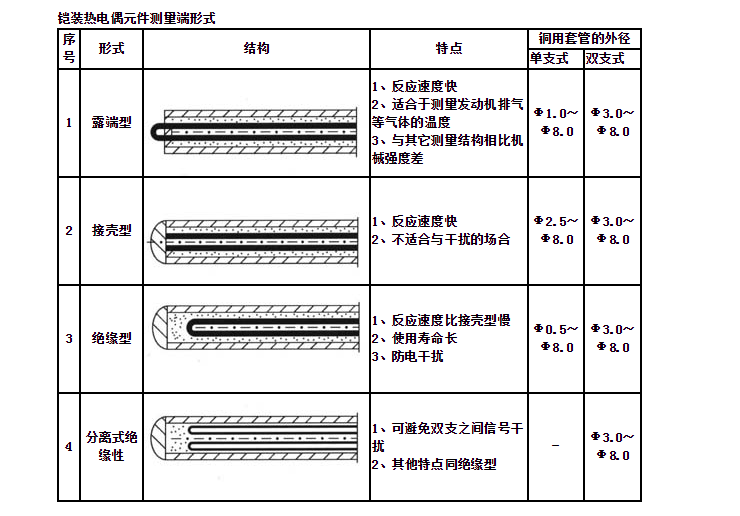

1,鎧裝熱電偶元件:它是由金屬套管，絕緣材料(一般為氧化鎂粉)和熱電偶線三者組合而成的堅實體。按測量端的結構形式。一般可分為絕緣型、接殼型、露端型和分離式絕緣型供用戶選用.如果用戶沒有指明測量端的絡構形式.則提供絕緣型或接殼形。
2、安裝固定裝置，其結構形式可分為:無固定裝置，固定卡套螺紋、可動卡套螺紋，固定卡套法蘭，可動卡套法蘭和外保護管式等。
3、接線方式:其結構可分為，瓷接線板、簡易式，同徑保護帽式.防濺接錢盒式、防水接錢盒式。隔爆接線盒式、插座式、彈簧壓著式、手柄式、帶補償導線等。

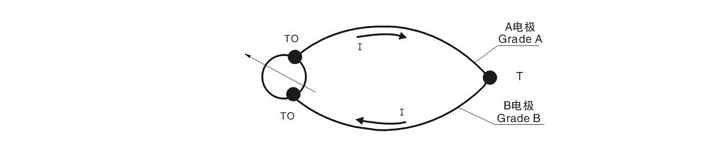

鎧裝熱電偶的工作原理與一般工業熱電偶一樣，基于Seeback（塞貝克）效應，即：如果由兩種不同成分的均質導體（熱電極）組成閉合回路，當兩端存在溫度梯度時，回路中就有電流通過，那未兩端之間就存在Seeback電勢-熱電勢（如下圖所示）

特點：
1、測量范圍大：本系列鎧裝熱電偶規格范圍大，品種規格齊全適用于各種測量組合，在-200℃~+1600℃溫度范圍內均能使用
2、反應速度快；與裝配式熱電偶相比，因?yàn)橥鈴叫崛萘可?，故微小的溫度變化也能迅速反?yīng)，尤其是微細鎧裝熱電偶更為明顯。
3、安裝使用方便：鎧裝熱電偶材料可在其外徑5倍的圓柱體上繞5圈并可在多處位置彎曲。
4、使用壽命長：裝配式熱電偶易引起熱電勢惡化，斷線等事故，而WR□K系列鎧裝熱電偶用氧化鎂絕緣，氣密性好、致密性好、致密度高，壽命高。
5、機械強度，耐壓性能好：在有強烈震動，低溫，高溫，腐蝕性等惡劣條件下均能安全使用。鎧裝熱電偶最高可承受3*10³Kpa/cm²的壓力
6、鎧裝熱電偶外徑尺寸范圍：鎧裝熱電偶外徑可提供Φ0.25~8Φmm,特殊要求的可以提供Φ12mm的產品
7、鎧裝熱電偶的最大長度：鎧裝熱電偶的最大長度可達500m。
8、鎧裝熱電偶芯數：可提供單支芯（2芯），雙支芯（4芯）和三支芯（6芯）的各類鎧裝熱電偶

熱響應時間

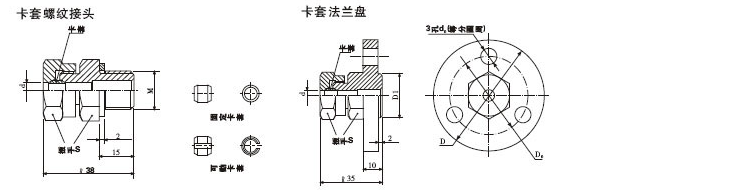

安裝固定形式

WRBK-101,WRBK-321,WRBK-181,
