采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正。
可同時測量顯示兩路輸入信號，并且兩路輸入信號可為不同分度號。
可隨意改變儀表各通道的輸入信號類型和顯示量程。
采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號，進一步提高了儀表的多用性與可靠性。
可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
可分別帶有兩路模擬量變送輸出或繼電器報警輸出。可使用于各種測試控制場合。
集數字儀表與模擬儀表于一體，可對兩路的溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED 數碼顯示），使測量值的顯示更為清晰直觀。
顯示方式為雙路數碼測量值顯示。

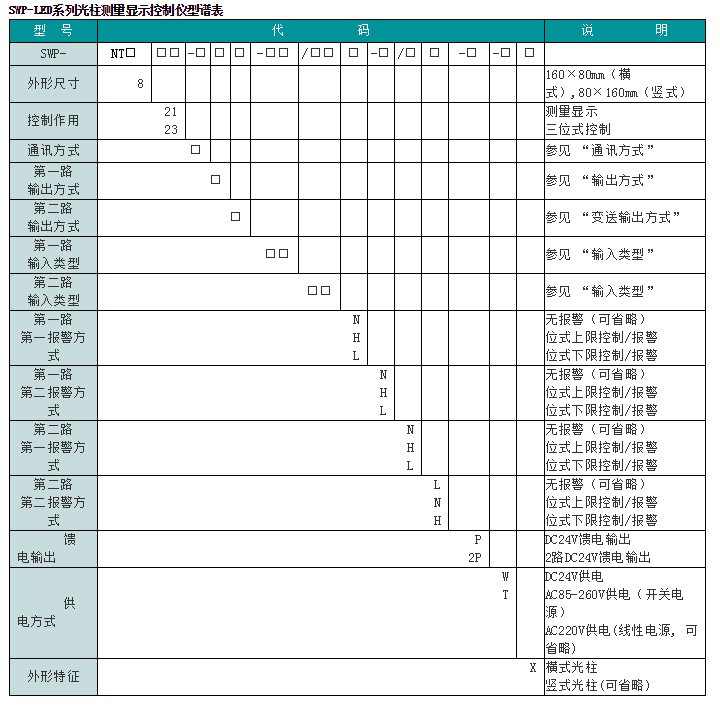

SWP-LED系列雙回路數字顯示控制儀型譜表
|
型 號
|
代 碼
|
說 明
|
|||||||||||||
|
SWP-
|
□
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
/□□
|
□
|
-□
|
/□
|
□
|
-□
|
-□
|
|
|
外形特征
|
D
S
|
橫式顯示儀表
豎式顯示儀表
|
|||||||||||||
|
外形尺寸
|
4
7
8
9
|
96×48mm（橫），48×96mm（豎）
72×72mm
160×80mm（橫）,80×160mm（豎）96×96mm
|
|||||||||||||
|
控制作用
|
21
23
|
測量顯示
三位式控制
|
|||||||||||||
|
通訊方式
|
□
|
參見 “通訊方式”
|
|||||||||||||
|
第一路
輸出方式
|
□
|
參見 “輸出方式”
|
|||||||||||||
|
第一路
輸出方式
|
□
|
參見 “變送輸出方式”
|
|||||||||||||
|
第一路

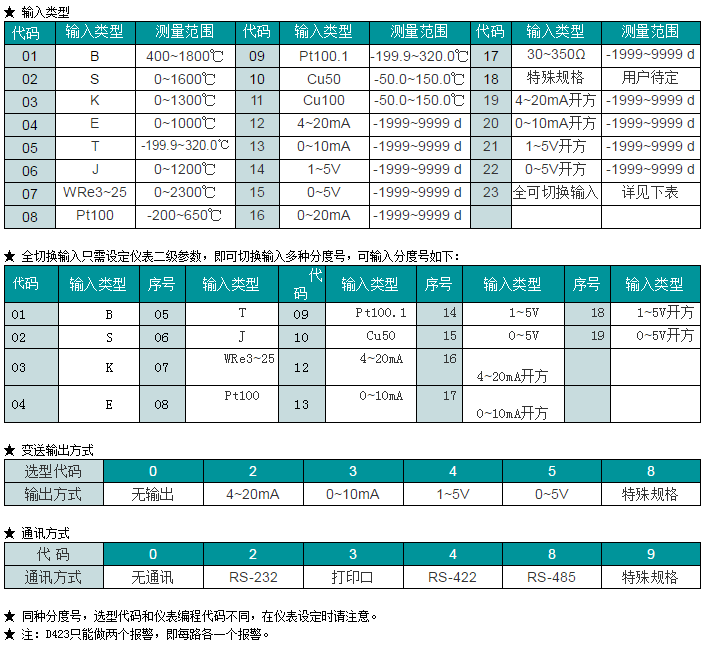

輸入類型
|
□□
|
參見 “輸入類型”
|
|||||||||||||
|
第二路
輸入類型
|
□□
|
參見 “輸入類型”
|
|||||||||||||
|
第一路
第一報警方式
|
N
H
L
|
無報警（可省略）
位式上限控制/報警
位式下限控制/報警
|
|||||||||||||
|
第一路
第二報警方式
|
N
H
L
|
無報警（可省略）
位式上限控制/報警
位式下限控制/報警
|
|||||||||||||
|
第二路
第一報警方式
|
N
H
L
|
無報警（可省略）
位式上限控制/報警
位式下限控制/報警
|
|||||||||||||
|
第二路
第二報警方式
|
L
N
H
|
無報警（可省略）
位式上限控制/報警
位式下限控制/報警
|
|||||||||||||
|
饋電輸出
|
P
2P
|
DC24V饋電輸出
2路DC24V饋電輸出
|
|||||||||||||
|
供電方式
|
W
T
|
DC24V供電
AC85-260V供電（開關電源）
AC220V供電(線性電源, 可省略)
|
|||||||||||||
SWP-T80系列智能光柱雙回路顯示、控制儀主要特點：
采用微處理器進行控制運算，可對各種非線性輸入信號進行精度極高的線性矯正。
可同時測量顯示兩路輸入信號，并且兩路輸入信號可為不同分度號。
可隨意改變儀表各通道的輸入信號類型和顯示量程。
采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號，進一步提高了儀表的多用性與可靠性。
可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
可分別帶有兩路模擬量變送輸出或繼電器報警輸出?？墒褂糜诟鞣N測試控制場合。
集數字儀表與模擬儀表于一體，可對兩路的溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度 LED數碼顯示）及相對模擬量顯示（光柱顯示，顯示分辨率達101線），使測量值的顯示更為清晰直觀。，使測量值的顯示更為清晰直觀。
顯示方式為雙路數碼測量值顯示+雙路光柱測量值顯示。
SWP-D421,SWP-D423,SWP-D721,SWP-D723
SWP-D821,SWP-D823,SWP-D921,SWP-D923
SWP-S421,SWP-S423,SWP-S721,SWP-S723
SWP-S821,SWP-S823,SWP-S921,SWP-S923
SWP-NT821-0,SWP-NT821-2,SWP-NT821-3,SWP-NT821-4,
SWP-NT821-8,SWP-NT823-0,SWP-NT823-2,SWP-NT823-3,
SWP-NT823-8,SWP-NT823-4,SWP-D821-000-12/12-N-2P,SWP-D821-022-03/08-N,
SWP-D823-011-12/12-HLHL-2P,SWP-S823-022-12/12-HLHL-2P,SWP-T821-000-12/12-N-2P
SWP-ST821-022-03/08-N,,SWP-T823-011-12/12-HLHL-2P,
|
|
|
|
|
|
|
|
