KH6101,KH6102,KH6103,KH6104,KH6105,KH6106,十六路彩屏無紙記錄儀
KH6107,KH6108,KH6109,KH6110,KH6111,KH6112,KH6116
產品概述
KH6100 16路萬能輸入彩屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
功能特點
系統：
◎采用最新大規模集成電路，國際名廠元器件精心設計。
◎高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號的檢測、記錄、顯示和報警。
◎5.6英寸320×240點陣TFT高亮度彩色圖形液晶顯示，LED背光、畫面清晰、寬視角。
◎全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◎新型開關電源，85VAC~265VAC范圍內正常工作；
◎集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◎提供變送器+24VDC隔離配電；
◎全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作；
◎大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
◎12路繼電器報警輸出（TPR7116系列僅支持8路繼電器報警輸出）。
信號：
◎可輸入各種標準信號：標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻。
◎信號全量程精度±0.2%
◎通道間采用光電器件，完全隔離。
◎提供標準4-20mA輸出
軟件：
◎軟件密碼鎖保證用戶組態安全。
◎中文菜單組態、可自由組態并顯示工程位號，工程單位。
◎工程量顯示數值達到4位半，顯示范圍：-9999~19999，還支持真空度運算及科學計數法顯示。
◎同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄并顯示最近的15條報警信息；
◎每個通道均支持流量累積功能，提供小時報表、8小時班報、12小時班報、日報+月報等多種報表形式。
◎多達4組溫壓補償，支持孔板、渦街等流量裝置及蒸汽、水、一般氣體等補償介質的補償運算。
◎曲線顯示模式可選這橫向曲線或縱向曲線。
◎提供4組曲線組合，每組可自由選擇通道、自由選擇曲線顏色；
◎內置GB2312二級漢字字庫（6500漢字）；
◎功能強大的T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等字符輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題；
通訊：
◎標準串行通訊接口：RS485和RS232C；
◎支持標準Modbus RTU通訊協議，提供多種數據類型，如百分量、工程量、累積量等，除支持本公司DataManagement數據管理軟件外，還支持iFIX、組態王、MCGS、力控等通用專業組態軟件，無需專用驅動；
◎使用USB2.0接口轉存和備份歷史記錄，最大支持2GB優盤；
◎支持FAT32文件系統，Windows可自動識別備份數據文件，無需格式轉換。
◎外接微型打印機，可手動打印數據、曲線，定時自動打印實時數據，滿足用戶現場打印的需要。
主要技術指標
|
一般規格
●構造：
安裝方式：嵌入式儀表板安裝（垂直儀表盤），允許向后最大傾斜30度安裝，左右水平。
儀表板厚度：2-26mm
外型尺寸：144（W）×144（H）×220（D）mm
重量：4Kg
●輸入部份：
輸入點數：1~12通道，16通道。
測量周期：1秒。
●輸入種類：
| 輸入 |
類型 |
測量范圍 |
| 電流 |
10mA |
0.00~10.00mA |
| 20mA |
4.00~20.00mA |
| 電壓 |
20mV |
0.00~20.00mV |
| 100mV |
0.00~100.00mV |
| 5V |
0.000~5.000V |
| 10V |
0.000~10.000V |
| 電阻 |
350Ω |
0.0~350.0Ω |
| 熱電阻 |
Cu50 |
-50.0~140.0℃ |
| Cu53 |
-50.0~140.0℃ |
| BA1 |
-100.0~600.0℃ |
| BA2 |
-100.0~600.0℃ |
| Pt100 |
-200.0~650.0℃ |
|
熱電偶
|
B |
500~1800 |
| S |
0~1600 |
| K |
0~1300 |
| E |
0~1000 |
| J |
0~1000 |
| R |
0~1600 |
| N |
0~1300 |
| T |
0~380 |
| WRe5-26 |
0~1800 |
| 高溫輻射計 |
F1 |
700~2000 |
| F2 |
700~2000 |
| 頻率 |
電壓 |
0~10000HZ |
●顯示部份：
顯示器：5.6英寸TFT彩色LCD（320×234點），（注）有些LCD顯示器由于長時間顯示或長時間不工作，會出現亮度變化。這是由于液晶特性所造成的，顯示器并未損壞。
顯示組：顯示組數：3組（1~12通道），4組（16通道）。每組可設置的通道：4通道。
顯示顏色：256色。
通道位號：5個漢字或10個字母（數字）。
通道單位：3個漢字或7個字母（數字）。
狀態顯示：顯示畫面名稱，板卡狀態，報警狀態，USB設備標志，循環顯示標志。

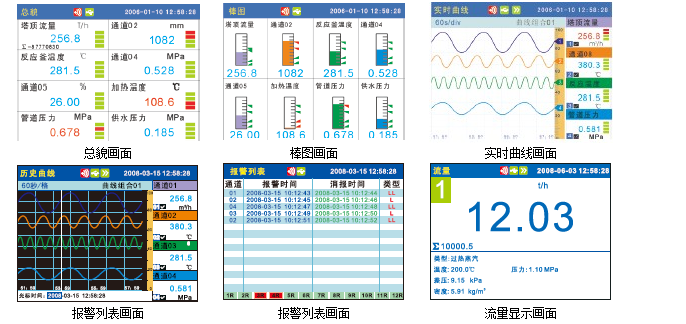

顯示畫面：測量數據顯示（總覽、數字顯示、棒圖顯示、曲線顯示），歷史曲線顯示，信息顯示（報警信息、累積報表），功能畫面（數據備份、打?。?。
總覽顯示：顯示所有的測量通道的數據和報警狀態。
數字顯示：更新率：1秒。
曲線顯示：可以縱向、橫向選擇。
歷史曲線：可再現內存中存儲的數據，可放大1/2/4/8/16/32倍。
報警信息：總共記錄顯示15條記錄。
●關于時鐘：
時鐘：硬件時鐘，掉電保持運行。
運行范圍：2001年~2099年。
時鐘精度：±10ppm（0~50℃），不包括打開電源時所導致的延遲誤差（1秒以下）。
|
|
●溫壓補償功能
測量裝置：孔板，渦街（電流型），渦街（頻率型）。
測量介質：蒸汽，水，一般氣體。
蒸汽溫度：0-600℃。
蒸汽奪0.1~22MPa
蒸汽狀態：自動判斷飽和蒸汽和過熱蒸汽。
水溫度：0-150℃。
水壓力：0.6MPa、1.6MPa
氣體壓縮系數：空氣、氧氣、氮氣可自動查詢，一般氣體可設置常數。
渦街系數：0.00000~999999
●存儲功能：
外部存儲：
媒體：優盤。
格式：FAT32。
方式：文件記錄。
容量：最大2G。
內部存儲：
媒體：閃存。
格式：二進制保存。
方式：連續記錄。
●容量：
1-12通道：
|
記錄間隔
|
存儲時間
|
|
1秒
|
3天
|
|
2秒
|
6天
|
|
5秒
|
15天
|
|
10秒
|
30天
|
|
15秒
|
45天
|
|
30秒
|
90天
|
|
1分
|
180天
|
|
2分
|
360天
|
|
4分
|
720天
|
16通道：
|
記錄間隔
|
存儲時間
|
|
1秒
|
40小時
|
|
2秒
|
3天
|
|
5秒
|
8天
|
|
10秒
|
16天
|
|
15秒
|
24天
|
|
30秒
|
48天
|
|
1分
|
96天
|
|
2分
|
192天
|
|
4分
|
384天
|
●報警功能：
設置數：每通道最多可設置4個報警。
報警種類：上上限報警、上限報警、下限報警、下下限報警。
延遲報警：可在參數設置中進行設置，所有報警使用同一設置。
設置范圍：0~10秒。
顯示：發生報警時，測量數據顯示畫面都有報警狀態顯示。
●電源部份：
額定電壓：220VAC。
使用電源電壓范圍：85VAC~265VAC。
額定頻率：50Hz。
功耗：最大30W（包含選配功能）。電源部份：
額定電壓：220VAC。
使用電源電壓范圍：85VAC~265VAC。
額定頻率：50Hz。
功耗：最大30W（包含選配功能）。
|
正常運行條件
電源電壓：220VAC。
電源頻率：50HZ。
環境溫度：0~50℃。
環境濕度：0%`85%（不結露）。
預熱時間：接通電源后30分鐘。
安裝位置：室內。

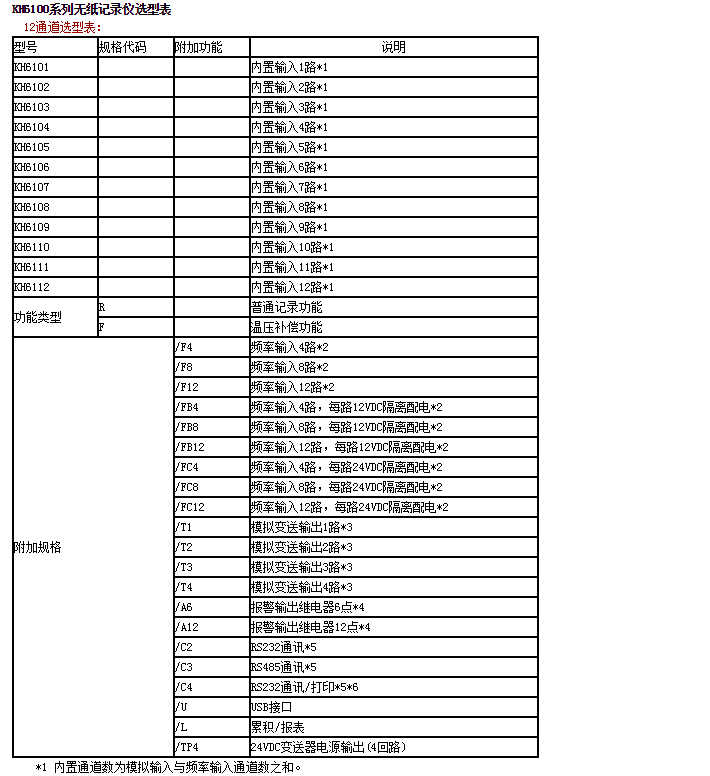

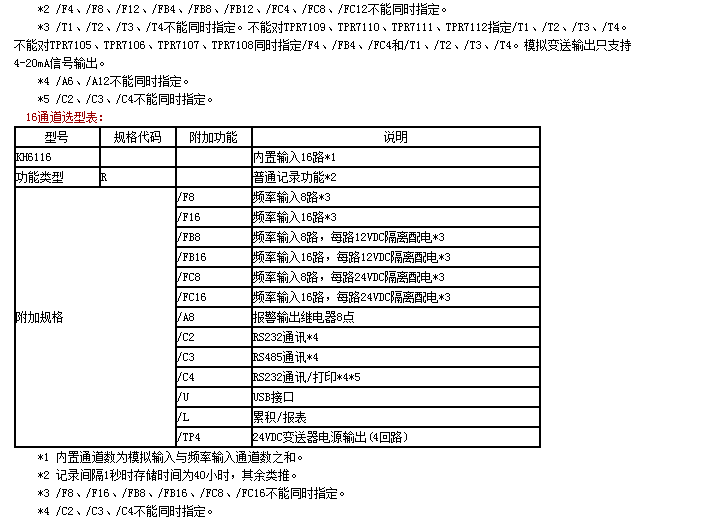

附加規格：
●報警輸出繼電器（/A6，/A8，/A12）：
輸出點數：1~12通道：從6、12點中選擇。16通道：8點。
觸點類型：常開觸點。
觸點容量：3A/250VAC。
●通信功能（/C2，/C3）
媒體：RS-232（/C2）或RS-485（/C3）
協議：Modbus-RTU（從機）協議
通信速率：1200/2400/4800/9600/19200/38400/57600
●打印功能（/C4）
打印機：面板式微型打印機。
打印內容：實時數據、歷史數據、累積報表。
打印方式：手工打印、定時打印。
●模擬輸出（/T1，/T2，/T3，/T4）
信號類型：4-20mA
輸出點數：從1~4點中選擇。
輸出方式：測量通道的變送輸出。
最大負載：750Ω |
|
●24VDC變送器電源輸出（TP4）：
輸出電壓：24VDC。
額定輸出電流：4~20MADC。
最大輸出電流：65mAdc（過電流保護動作電流：約90mA）
●頻率輸入電源輸出：
輸出電壓：12VDC，24VDC。
輸出點數：與選配的頻率輸入數相同。
最大輸出電流：30mADC
●USB接口（/U）：
USB接口規格：符合Rev2.0標準，主機功能。
接口數：1個（前面）
可連接的設備：USB存儲器（優盤）。
●累積/報表功能（/L）：
累積點數：與輸入通道數相同，每個輸入通道均可累積。
累積范圍：0~999999999
報表種類：時報、8小時班報、12小時班報、日報+月報。
●報表長度：
|
報表類型
|
時間長度
|
|
時報
|
16天
|
|
8小時班報
|
128天
|
|
12小時班報
|
192天
|
|
日報+月報
|
1年
|
|
