KH200-01,KH200-02,KH200-03,KH200-04,經濟型藍屏無紙記錄儀

簡介
隨著微電子技術、計算機技術和通信技術的飛速發展，在工業上使用的顯示記錄控制儀表的技術更新越來越快，舊的控制室儀表不斷被新的、性能更可靠、功能更強大、使用更方便的控制室儀表取代。在廣泛應用的化工、煉油、冶金、制藥、造紙、建材等各行業中，隨著企業規模的擴大、自動化程度的提高，對控制室儀表也提出了更高的要求。在征求廣大用戶的各種需求的基礎上，安徽天康集團股份有限公司經過多年連續開發和生產，已經成功推出一系列儀表，能夠滿足各類用戶的各種不同使用場合的需求。
本系列儀表具有日常維護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控制相適應的特點。
主要功能
KH200經濟型藍屏無紙記錄儀，采用高性能的ARM Cortex-M3 32位的RISC內核，配合256M 大容量的FLASH閃存芯片存貯歷史數據，輔以大規模集成電路和圖形液晶顯示器的新型智能化記錄儀表，儀表顯示信息量大、兼容性卓越、操作簡單、界面友好，可同時實現4路信號采集、記錄、顯示和2路報警.還可以實現儀表現場總線的通訊、控制功能；配合軟件實現儀表現場總線集散監控系統
◆ 采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現4路信號采集、記錄、顯示和2路報警；
◆ 采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
◆ 物理全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
◆ 顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；
◆ 剪貼板的復制和粘貼功能方便用戶的參數設置；
◆ 2路繼電器報警輸出，同時指示各路報警的下下限、下限、上限、上上限報警；
◆ 支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；
◆ 支持標準串行通訊接口：RS232C和RS485，支持Modbus RTU協議；支持現場總線CAN傳輸，可實現總線通訊及總線控制功能；
◆ 配備USB接口，兼容 1.1 、2.0 優盤，兼容非品牌U盤；兼容2G、4G、6G、8G、16G U盤；歷史數據轉存快捷方便；
◆ 標準串行通訊接口：RS232C和RS485，支持Modbus RTU協議；
◆ 采用高效綠色開關電源，交直流兩用，85～264VAC或120～370VDC電壓輸入，輸入頻率范圍47～63Hz；
◆ 儀表集成硬件實時時鐘，掉電情況下時鐘也能準確運行，更方便企業計量管理；
◆ 多種附加功能可選：歷史曲線、累積報表、變送輸出等，注：開通附加功能需定制。

技術指標

屏幕： 128*64點陣藍屏液晶顯示器（LCD）；
精度： 實時顯示：±0.2% F.S.；
追憶精度：±0.2% F.S.；注：熱電偶應去掉冷端誤差；）
輸入規格：全隔離萬能輸入，1～4通道信號輸入，通道間全隔離，隔離電壓大于1000V；
隔離阻抗： 20MΩ @ 1000V；
記錄容量： 64/128/192/248MB（FLASH容量可選擇）；
電壓輸入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；
電流輸入：0-10mA、0-20mA、4-20mA（阻抗250Ω）；
熱電阻： PT100、Cu50（要求三線電阻平衡，引線電阻<10Ω）；
熱電偶： S、B、K、T、R、E、N、J、F2；
其它輸入信號或分度號需在訂貨時說明；
配電輸出： 變送器集中配電+24VDC，支持多路隔離配電，配電≤30mA/路；
繼電器報警輸出：2路繼電器觸點輸出，觸點容量3A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警；

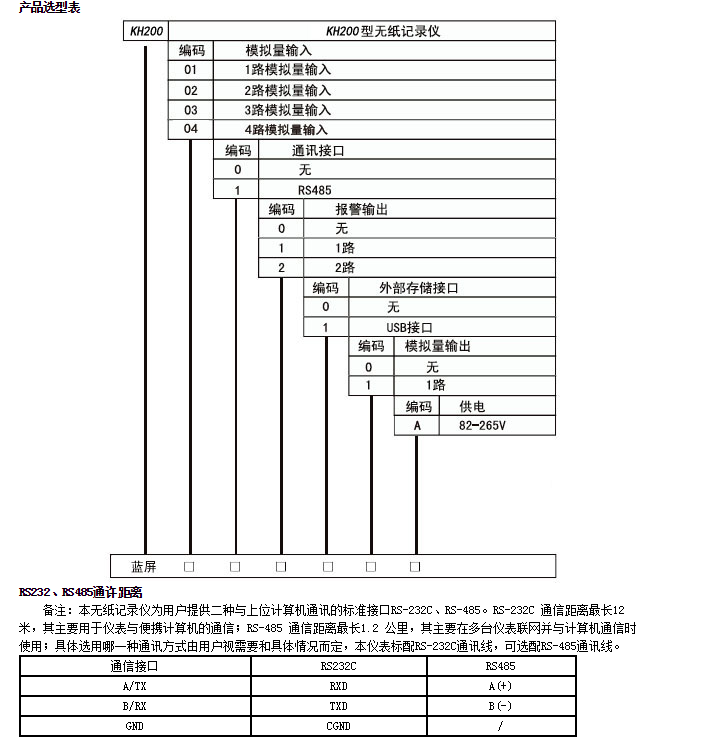

通訊、打?。和ㄓ嵔涌?---RS232C或RS485，波特率----（1200、2400、9600、19200），打印接口----RS232C直接連接微型打印機；
記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；

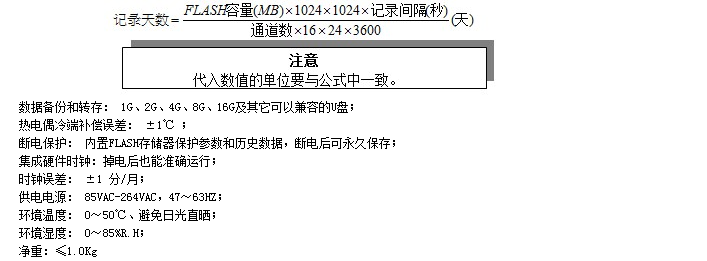

記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下：
