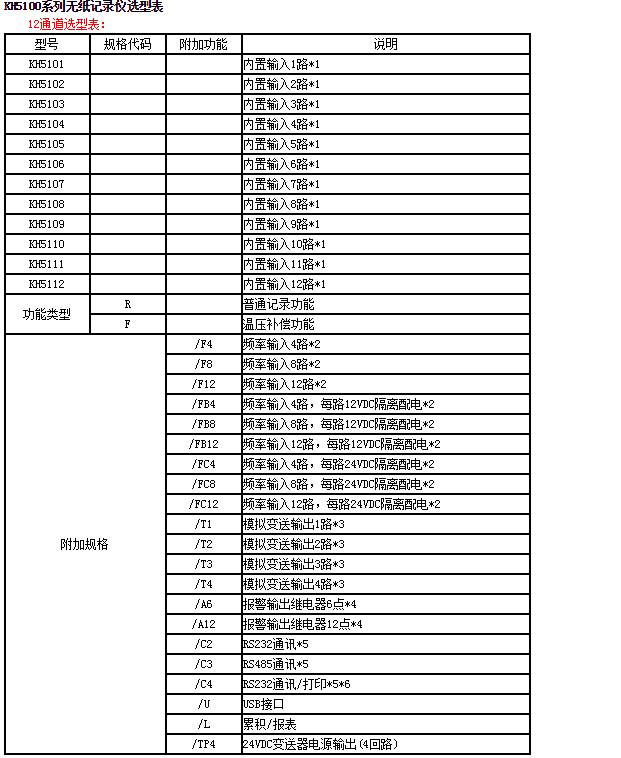

KH5107,KH5108,KH5109,KH5110,KH5111,KH5112,KH5116
產品概述：
KH5100 16路萬能輸入藍屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
功能特點：
系統：
◎采用最新大規模集成電路，國際名廠元器件精心設計；
◎高速、高性能32 位ARM微處理器，畫面響應時間小于0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警；

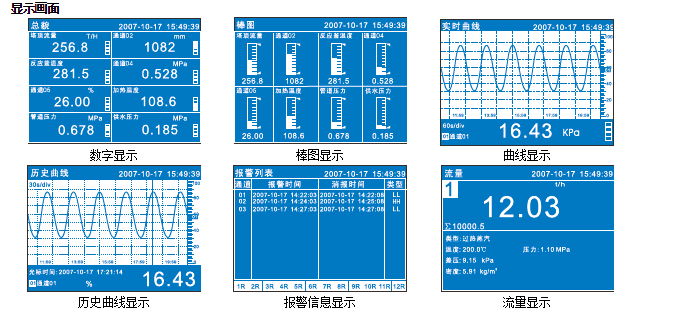

◎5.6英寸320×234點陣高亮度藍屏圖形液晶顯示，LED背光、畫面清晰、寬視角；
◎全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◎新型開關電源，85VAC~265VAC 范圍內正常工作；
◎集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◎提供變送器24VDC隔離配電；
◎全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。
◎大容量FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；
◎12路繼電器報警輸出（TPR6116系列僅支持8路繼電器報警輸出）。
信號：
◎可輸入各種標準信號：標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻。
◎信號全量程精度：±0.2%。
◎通道間采有光電器件，完全隔離。
◎提供標準4~20mA變送輸出。
軟件：
◎軟件密碼鎖保證用戶組態安全。
◎中文菜單組態、可自由組態并顯示工程位號，工程單位。
◎工程量顯示數值達到4位半，顯示范圍：-9999~19999，還支持真空度運算及科學計數法顯示。
◎同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄并顯示最近的15條報警信息。
◎每個通道均支持流量累積功能，提供小時報表、8小時班報、12小時班報、日?qǐng)?bào)+月報等多種報表形式。
◎多達4組溫壓補償，支持孔板、渦街等流量裝置及蒸汽、水、一般氣體等補償介質的補償運算。
◎曲線顯示模式可選這橫向曲線或縱向曲線。
◎內置GB2312二級漢字字庫（6500漢字）。
◎功能強大的T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等字符輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題。
通訊：
◎標準串行通訊接口：RS485和RS232C；
◎支持標準Modbus RTU通訊協議，提供多種數據類型，如百分量、工程量、累積量等，除支持本公司DataManagement數據管理軟件外，還支持iFIX、組態王、MCGS、力控等通用專業組態軟件，無需專用驅動；
◎使用USB2.0接口轉存和備份歷史記錄，最大支持2GB優盤；
◎支持FAT32文件系統，Windows可自動識別備份數據文件，無需格式轉換。
◎外接微型打印機，可手動打印數據、曲線，定時自動打印實時數據，滿足用戶現場打印的需要。
主要技術指標：
|
一般規格：
●顯示部份： |
●溫壓補償功能
16通道：
●報警功能： |
附加規格：
| ●報警輸出繼電器（/A6，/A8，/A12）： 輸出點數：1~12通道：從6、12點中選擇。16通道：8點。 觸點類型：常開觸點。 觸點容量：3A/250VAC。 ●通信功能（/C2，/C3） 媒體：RS-232（/C2）或RS-485（/C3） 協議：Modbus-RTU（從機）協議 通信速率：1200/2400/4800/9600/19200/38400/57600 ●打印功能（/C4） 打印機：面板式微型打印機。（僅支持McuP系列打印機） 打印內容：實時數據、歷史數據、累積報表。 打印方式：手工打印、定時打印。 ●模擬輸出（/T1，/T2，/T3，/T4） 信號類型：4-20mA 輸出點數：從1~4點中選擇。 輸出方式：測量通道的變送輸出。 最大負載：750Ω ●24VDC變送器電源輸出（TP4）： 輸出電壓：24VDC。 額定輸出電流：4~20MADC。 最大輸出電流：65mAdc（過電流保護動作電流：約90mA） 輸出點數：4回路。 |
●頻率輸入電源輸出：
|
|
|
|
|
|
|
|
|
