產品概述
KH8100中長圖彩屏無紙記錄儀，40路萬能輸入，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
功能特點
系統
◎采用最新大規模集成電路．國際名廠元器件精心設計；
◎高速、高性能32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現40 路信號的檢測、記錄、顯示和報警；
◎進口SHARP10.4英寸640x480點陣TFT高亮度彩色圖形液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角。
◎全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◎新型開關電源，85VAC~265VAC范圍內正常工作；
◎集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◎提供變送器＋24VDC 隔離配電。
◎大容量FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；
◎24路繼電器報警輸出
◎中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
◎金屬外殼，允許在惡劣的環境下使用。
◎屏幕亮度可以自由調節；
信號
◎可輸入各種標準信號：標準電流、標準電壓、頻率、豪伏、熱電偶、熱電阻
◎信號全量程精度±0.2%
◎通道間采用光電隔離，完全隔離
◎提供標準4~20mA變送輸出
軟件
◎軟件密碼鎖保證用戶組態安全
◎中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
◎工程量顯示數值范圍寬，可顯示5 位數值：-9999 ~19999；
◎報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警?？梢杂涗涀罱?87條報警信息；
每個通道均支持流量累積功能，提供小時報表、8小時班報、12小時班報、日?qǐng)?bào)+月報等多多種報表形式；
多達12組溫壓補償，支持孔板、渦街等流量裝置及蒸汽、水一般氣體等補償介質的補償運算；
◎支持真空度科學計數法顯示；

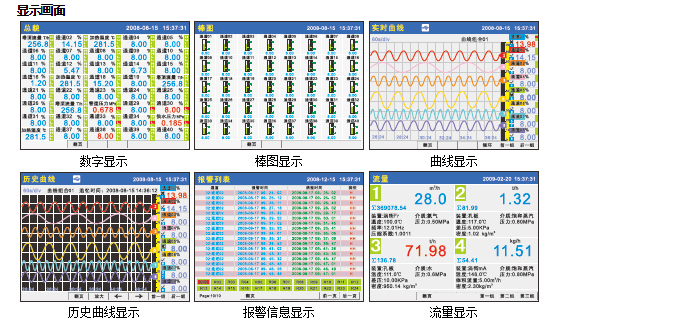

◎曲線顯示模式可選擇橫向曲線或縱向曲線；
◎曲線顯示可以自由組合，自定義曲線顏色；
◎內置GB2312二級漢字字褲（6500個字）
◎功能強大的T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等字符輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題
通訊
◎標準串行通訊接口：RS-485 和RS-232C；
◎支持標準的Modbus-RTU通訊協議。除支持本公司的DataManagement數據管理軟件外，還支持iFIX 、組態王、MCGS、力控等流行專業組態軟件，無需專用驅動；
◎使用USB2.0接口轉存和備份歷史記錄，支持256M 、512M 、1G優盤(最大支持2G優盤)；
◎支持FAT32文件系統，Windows可自動識別備份數據文件，無需格式轉換。
◎可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；
主要技術指標
|
一般規格
●顯示部份： |
●溫壓補償功能（僅TPR8100F）
●報警功能：
|
附加規格
| ●報警輸出繼電器（/A12，/A24）： 輸出點數：從12、24點中選擇。 ●通信功能（/C2，/C3） 媒體：RS-232（/C2）或RS-485（/C3） 協議：Modbus-RTU（從機）協議 通信速率：1200/2400/4800/9600/19200/38400/57600 ●打印功能（/C4） 打印機：面板式微型打印機。 打印內容：實時數據、歷史數據、累積報表。 打印方式：手工打印、定時打印。 ●模擬輸出（/T4，/T8） 信號類型：4-20mA 輸出點數：從4，8點中選擇。 輸出方式：測量通道的變送輸出。 最大負載：750Ω ●24VDC變送器電源輸出（TP8）： 輸出點數：8回路。 輸出電壓：24VDC。 額定輸出電流：4~20MADC。 最大輸出電流：65mAdc（過電流保護動作電流：約90mA） |
●頻率輸入電源輸出： 輸出電壓：12VDC，24VDC。 輸出點數：與選配的頻率輸入數相同。 最大輸出電流：30mADC ●USB接口（/U）： USB接口規格：符合Rev2.0標準，主機功能。 接口數：1個（前面） 可連接的設備：USB存儲器（優盤）。 ●累積/報表功能（/L）： 累積點數：與輸入通道數相同，每個輸入通道均可累積。 累積范圍：0~999999999 報表種類：時報、8小時班報、12小時班報、日?qǐng)?bào)+月報。 報表長度：
|
|
|
|
|
|
|
|
|
