CZWB110,CZWB120,CZWB130,熱電偶/熱電阻通用輸入溫度變送器

特性
※ 適用于熱電阻、熱電偶、電阻式或電壓傳感器。
※ 智能, 通過USB接口連接, 在PC機上進行編程設定, 可以任意設定輸入類型和量程范圍。
※ 隔離型二線制，4～20mA模擬輸出。
※ 緊湊的結構設計，體積小、重量輕。
※ 適合安裝于標準溫度傳感器接線盒內部。
※ 產品通過 CE 認證。
概述
※ 用于來自熱電阻、電阻式傳感器, 熱電偶或電壓傳感器的信號輸入，經過隔離變送輸出標準的直流電流信號4～20mA。
※ 是智能型的溫度變送器，通過USB接口連接，在PC機上通過標定程序軟件進行編程設定?？梢跃幊淘O(shè)定或修改輸入的傳感器類型、分度號、量程范圍。并可對變送器的輸出信號進行校驗。對零點、滿度、漂移量程進行調整。
※ 二線制傳送方式 (電源輸入與信號輸出為共同的二根導線)。輸出電流與被測溫度成線性。一體化結構安裝于溫度傳感器的標準接線盒內。
※ 可以與單元組合儀表及DCS、PLC等系統配套使用，廣泛用于工業生產過程的各種溫度檢測和控制系統。
技術參數
◇輸 入 (可以通過 PC 機及軟件編程設定 )
◆熱電偶：T；E；J；K；N；R；S；B等溫度量程范圍；根據連接的傳感器類型
冷端補償：內置補償電阻
冷端溫度補償范圍：-15~+75℃
◆ 毫伏電壓：－10～+100mV 范圍
最小量程：10mV
◆ 熱電阻 Pt100 、 Pt1000、Cu50 、Cu100
  溫度量程范圍：根據連接的傳感器類型 熱電阻傳感器連接形式: 2線制或3線制
允許導線電阻：每條導線在10Ω以下
◆電阻式傳感器
輸入量程：0~400Ω; 最小可測量電阻10Ω
0~2000Ω; 最小可測量電阻25Ω
電阻連接形式：2線制或3線制
允許導線電阻：每條導線在10Ω以下
輸入阻抗：1MΩ以上
◇輸出電流： 4～20mA
輸出回路供電電源(Ue)：12～30VDC
最小工作電壓(Ui)： 12VDC
◇綜合通用參數
標準精度：±0.2%(參見溫度傳感器類型、量程及測量誤差表)
熱電偶冷端溫度誤差：±1℃
溫度漂移：基本誤差 / 10℃
響應時間：< 10ms
穩定時間：< 3s
負載變化影響：±0.1%（允許負載范圍）
工作環境溫度：-20～＋70℃
環境濕度范圍： 5～95％RH （無冷凝）
機殼材質：PC（聚碳酸脂）材料
防護等級： IP 00 / IP 54（傳感器防護等級決定）

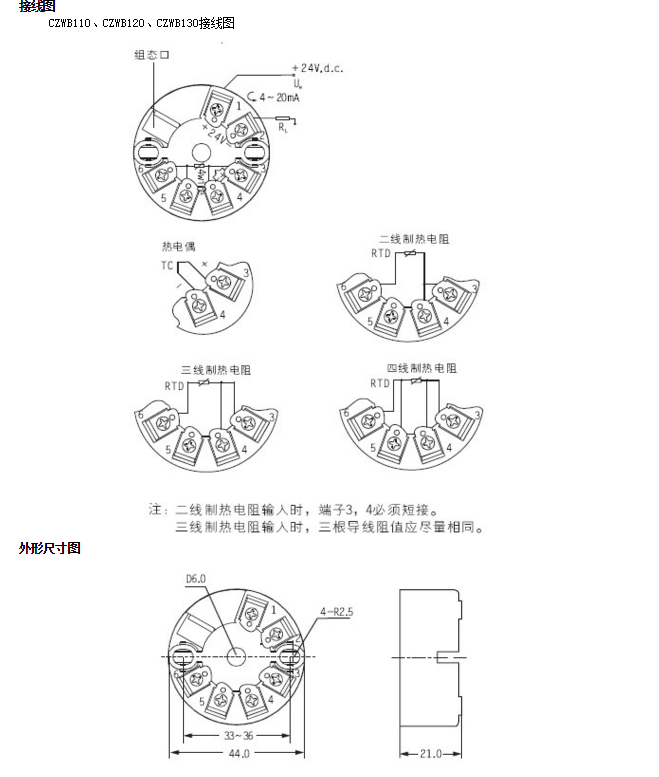

外形尺寸(見外形尺寸圖)： Φ46×20（mm）
安裝: 安裝在標準的接線盒內
整機重量：約 30 克

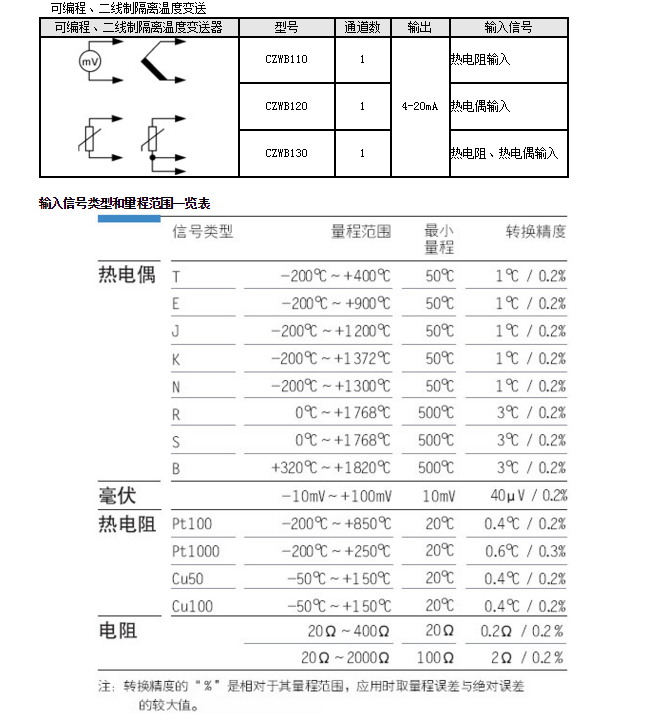

產品選型：
