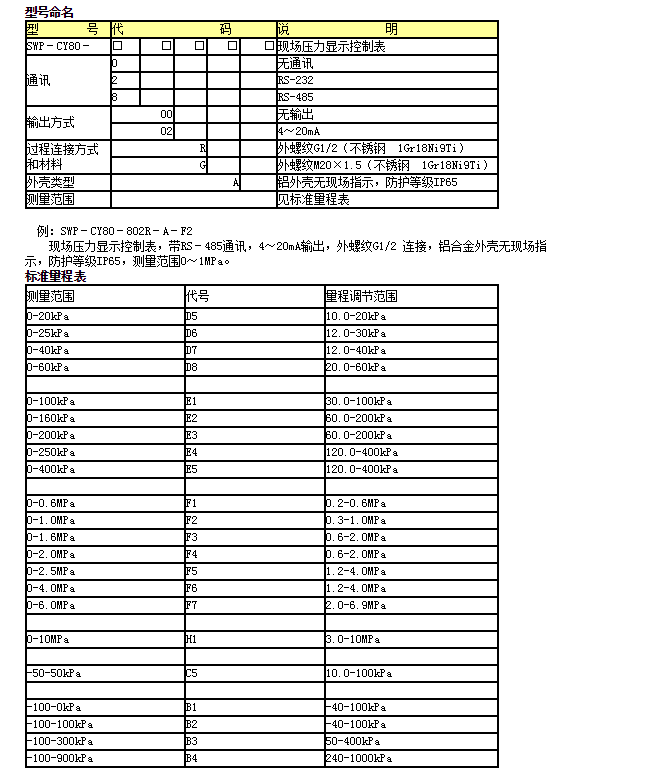

SWP-CY80-802R-A-F2,SWP-CY80-000R,SWP-CY80-202G,顯示壓力變送控制器

SWP-CY80-800R,SWP-CY80-800G,SWP-CY80-802R,

儀表技術指標：
測量范圍 　　　　　 0 ～ 10Mpa　
精　度　　　　　　　0.5%或0.2%
防爆類型　　　　　　普通型（非防爆）
隔爆型（dIIBT4）
外形尺寸　　　　　　低功耗LCD顯示：Φ80×80
使用環境　　　　　　相對濕度≤90%，溫度-10～50攝氏度
介質溫度　　　　　　-20℃ ～ +70℃
防護等級　　　　　　IP65
連接方式　　　　　　M20×15mm或根據用戶要求
通訊功能　　　　　　RS485或RS232通訊方式（波特率　1200～9600pbs）
工作原理
儀表通過壓力傳感器把壓力信號變?yōu)殡娦盘枺儆汕爸梅糯笃靼汛穗娦盘柗糯鬄V波，送往CPU的A/D轉換模塊進行模擬量到數字量的變換。最后
由CPU進行數據處理并顯示及PWM輸出。

原理框圖如下：
