概述
LWGY系列渦輪流量顯示計是吸取了國內外流量?jī)x表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
產品特點
高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
可獲得很高的頻率信號（3~4kHz），信號分辨力強；
范圍度寬，中大口徑可達1:20，小口徑為1:10；
適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
技術參數
1.基本參數
| 執行標準 | 渦輪流量傳感器（JB/T9246-1999） |
| 儀表口徑及連接方式 | 4、6、10、15、20、25、32、40采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
| 精度等級 | ±1%R、±0.5%R、±0.2%R（需特制） |
| 量程比 | 1:10；1:15；1:20 |
| 傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
| 使用條件 | 介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ 相對濕度：5%~90% 大氣壓力：86KPa~106KPa |
| 信號輸出功能 | 脈沖信號、4~20mA信號 |
| 通訊輸出功能 | RS485通訊、HART協議等 |
| 工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
| 信號線接口 | 基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
| 防爆等級 | ExdIIBT6或ExdIICT4 |
| 防護等級 | IP65或更高（可訂制） |

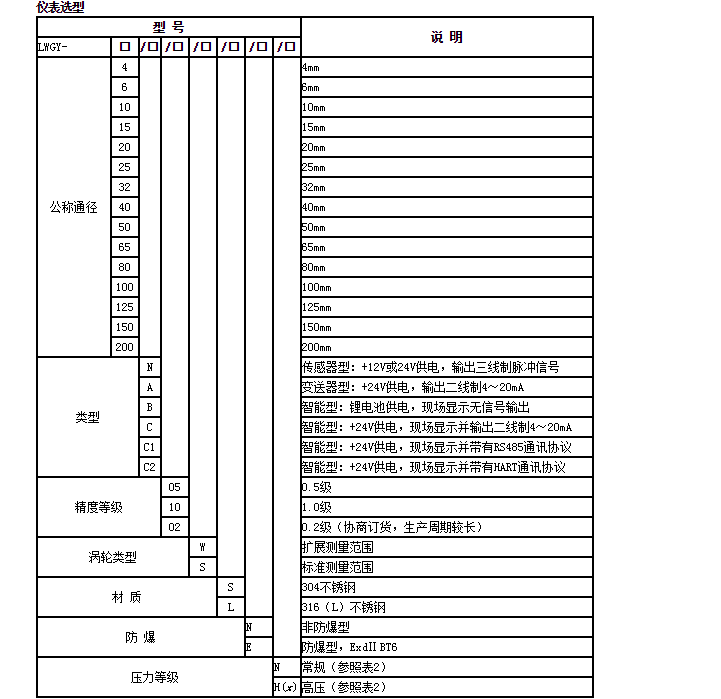

LWGY-4A,LWGY-4B,LWGY-4C,LWGY-4C1,LWGY-4C2
LWGY-6N,LWGY-6A,LWGY-6B,LWGY-6C,LWGY-6C1,LWGY-6C2LWGY-10N,LWGY-10A,LWGY-10B,LWGY-10C,LWGY-10C1,LWGY-125C2
LWGY-15N,LWGY-15A,LWGY-15B,LWGY-15C,LWGY-15C1,LWGY-15C2
LWGY-20N,LWGY-20A,LWGY-20B,LWGY-20C,LWGY-20C1,LWGY-20C2
LWGY-25N,LWGY-25A,LWGY-25B,LWGY-25C,LWGY-25C2,LWGY-150C2
LWGY-32N,LWGY-32A,LWGY-32B,LWGY-32C,LWGY-32C1,LWGY-32C2
LWGY-40N,LWGY-40A,LWGY-40B,LWGY-40C,LWGY-40C1,LWGY-40C2
LWGY-50N,LWGY-50A,LWGY-50B,LWGY-50C,LWGY-50C1,LWGY-50C2
LWGY-65N,LWGY-65A,LWGY-65B,LWGY-65C,LWGY-65C1,LWGY-65C2
LWGY-80N,LWGY-80A,LWGY-80B,LWGY-80C,LWGY-80C1,LWGY-80C2
LWGY-100N,LWGY-100A,LWGY-100B,LWGY-100C,LWGY-100C2
LWGY-125N,LWGY-125A,LWGY-125B,LWGY-125C,LWGY-125C1
LWGY-150N,LWGY-150A,LWGY-150B,LWGY-150C,LWGY-150C1
LWGY-200N,LWGY-200A,LWGY-200B,LWGY-200C,LWGY-200C1
|
|
|
|
|
|
|
|
