詳細說明
WJ61 -232,WJ61 -485,信號隔離采集模塊
輸入和RS-485/232接口采用了光電隔離
支持16路干接點輸入或16路濕接點輸入
通過RS-485/232接口可以讀取每通道電平狀態
信號輸入 / 輸出之間隔離耐壓3000VDC
寬電源供電范圍：8 ~ 32VDC
內部有防反接和過壓保護電路
可靠性高，編程方便，易于應用
標準DIN35導軌安裝，方便集中布線
用戶可編程設置模塊地址、波特率等
支持Modbus RTU 通訊協議
低成本、小體積模塊化設計
外形尺寸：120 mm x 70 mm x 43mm
典型應用：
電平信號測量、監測和控制
RS-485遠程I/O，數據采集
智能樓宇控制、安防工程等應用系統
RS-232/485總線工業自動化控制系統
工業現場信號隔離及長線傳輸
設備運行監測
傳感器信號的測量
工業現場數據的獲取與記錄
醫療、工控產品開發
開關量信號采集
WJ61通用參數：
(typical @ +25℃，Vs為24VDC)

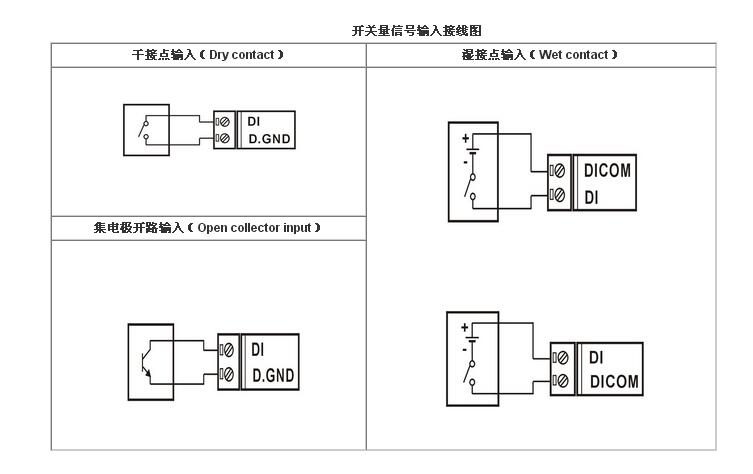

輸入類型：濕接點輸入
低電平(0)： 輸入 < 3V
高電平(1)： 輸入 10 ~ 50V
干接點輸入
低電平(0)： 斷開
高電平(1)： 接通到D.GND
輸入電阻： 5.1KΩ
通 訊： 協議 RS-485 或 RS-232 標準字符協議 和 MODBUS RTU通訊協議
波特率（2400、4800、9600、19200、38400bps）可軟件選擇
地址（0～255）可軟件選擇
通訊響應時間：100 ms 最大
工作電源： +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路
功率消耗： 小于0.5W
工作溫度： - 45 ~ +80℃
工作濕度： 10 ~ 90% (無凝露)
存儲溫度： - 45 ~ +80℃
存儲濕度： 10 ~ 95% (無凝露)
隔離耐壓： 輸入 / 輸出 之間： 3KVDC，1分鐘，漏電流 1mA
其中RS-232 / RS-485輸出和電源共地。
耐沖擊電壓： 3KVAC， 1.2/50us(峰值)
產品選型：
WJ61 - □
通訊接口
485： 輸出為RS-485接口
232： 輸出為RS-232接口
選型舉例1： 型號：WJ61 -232 表示輸出為RS-232接口
產品特點：
十六路開關量采集，隔離轉換 RS-485/232輸出輸入和RS-485/232接口采用了光電隔離
支持16路干接點輸入或16路濕接點輸入
通過RS-485/232接口可以讀取每通道電平狀態
信號輸入 / 輸出之間隔離耐壓3000VDC
寬電源供電范圍：8 ~ 32VDC
內部有防反接和過壓保護電路
可靠性高，編程方便，易于應用
標準DIN35導軌安裝，方便集中布線
用戶可編程設置模塊地址、波特率等
支持Modbus RTU 通訊協議
低成本、小體積模塊化設計
外形尺寸：120 mm x 70 mm x 43mm
典型應用：
電平信號測量、監測和控制
RS-485遠程I/O，數據采集
智能樓宇控制、安防工程等應用系統
RS-232/485總線工業自動化控制系統
工業現場信號隔離及長線傳輸
設備運行監測
傳感器信號的測量
工業現場數據的獲取與記錄
醫療、工控產品開發
開關量信號采集
WJ61通用參數：
(typical @ +25℃，Vs為24VDC)
輸入類型：濕接點輸入
低電平(0)： 輸入 < 3V
高電平(1)： 輸入 10 ~ 50V
干接點輸入
低電平(0)： 斷開
高電平(1)： 接通到D.GND
輸入電阻： 5.1KΩ
通 訊： 協議 RS-485 或 RS-232 標準字符協議 和 MODBUS RTU通訊協議
波特率（2400、4800、9600、19200、38400bps）可軟件選擇
地址（0～255）可軟件選擇
通訊響應時間：100 ms 最大
工作電源： +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路
功率消耗： 小于0.5W
工作溫度： - 45 ~ +80℃
工作濕度： 10 ~ 90% (無凝露)
存儲溫度： - 45 ~ +80℃
存儲濕度： 10 ~ 95% (無凝露)
隔離耐壓： 輸入 / 輸出 之間： 3KVDC，1分鐘，漏電流 1mA
其中RS-232 / RS-485輸出和電源共地。
耐沖擊電壓： 3KVAC， 1.2/50us(峰值)
產品選型：
WJ61 - □
通訊接口
485： 輸出為RS-485接口
232： 輸出為RS-232接口
選型舉例1： 型號：WJ61 -232 表示輸出為RS-232接口
選型舉例2： 型號：WJ61 -485 表示輸出為RS-485接口
