詳細說明
WJ11-G/F-Z- T,兩線制4-20mA環路供電熱電阻Pt100信號變送器隔離器
也可以選擇輸入為Pt1000, Pt10,Cu50,Cu100等等
輸出信號：兩線制4~20mA信號
4~20mA環路供電，無需外接電源。
工業級溫度范圍: - 45 ~ + 85 ℃
精度等級：0.2級(FSR%，相對于溫度)
內含線性化和長線補償功能
隔離耐壓：3000VDC(1mA,60S)，輸入/輸出兩隔離
也可以選擇非隔離型，用于低成本方案
安裝方式：DIN35導軌安裝
外形尺寸：79x69.5x25mm
兩線制4-20mA環路供電熱電阻溫度變送器產品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于測量-200~+600℃的溫度。該變送器內有線性化和長線補償功能，出廠時按照Pt100國標分度表校正，完全達到0.2級精度要求。產品分隔離型和非隔離型兩種。隔離型輸入、輸出之間是完全隔離，可以承受3000VDC的隔離耐壓。非隔離型輸入和輸出不隔離，用于沒有干擾的場合。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。

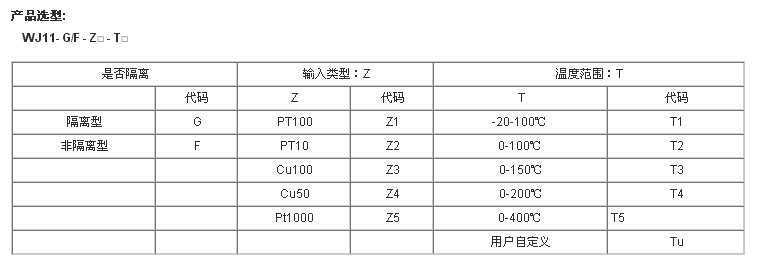

輸入：Pt100 溫度范圍：-20~100℃ 隔離型 兩線制4-20mA輸出
型號： WJ11-G-Z1-T1
選型舉例2：
輸入：Pt1000 溫度范圍：0~200℃ 非隔離型 兩線制4-20mA輸出
型號： WJ11-F-Z5-T4
通用參數：
精 度 ------- 0.2% （相對于溫度）
輸 入 ------- 三線、四線或兩線熱電阻信號，可選擇Pt100, Pt1000, Pt10, Cu50, Cu100等熱電阻。
訂購時需選擇一個溫度范圍來和輸出相對應。
輸 出 ------- 兩線制4-20mA電流信號。
環路電壓 ------- 寬環路供電電壓范圍 隔離型：12 ~ 30VDC
非隔離型：9 ~ 36VDC
響應時間 ------- ≤100mS
輔助電源 ------- 不需要外接電源，4-20mA電流環供電
功 率 ------- < 1W
溫度漂移 ------- 50ppm/℃（典型值）
隔 離 ------- 信號輸入/輸出隔離（隔離型）
隔離電壓 ------- 3000VDC，1分鐘，漏電流 1mA（隔離型）
耐沖擊電壓------- 3KV， 1.2/50us(峰值)
工作溫度 ------- -40 ~ +85℃
存儲溫度 ------- -40 ~ +85℃
工作濕度 ------- 10 ~ 90% (無凝露)
存儲濕度 ------- 10 ~ 95% (無凝露)
主要特性:
輸 入：Pt100(-200~+600℃) (范圍可選擇)也可以選擇輸入為Pt1000, Pt10,Cu50,Cu100等等
輸出信號：兩線制4~20mA信號
4~20mA環路供電，無需外接電源。
工業級溫度范圍: - 45 ~ + 85 ℃
精度等級：0.2級(FSR%，相對于溫度)
內含線性化和長線補償功能
隔離耐壓：3000VDC(1mA,60S)，輸入/輸出兩隔離
也可以選擇非隔離型，用于低成本方案
安裝方式：DIN35導軌安裝
外形尺寸：79x69.5x25mm
兩線制4-20mA環路供電熱電阻溫度變送器產品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于測量-200~+600℃的溫度。該變送器內有線性化和長線補償功能，出廠時按照Pt100國標分度表校正，完全達到0.2級精度要求。產品分隔離型和非隔離型兩種。隔離型輸入、輸出之間是完全隔離，可以承受3000VDC的隔離耐壓。非隔離型輸入和輸出不隔離，用于沒有干擾的場合。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
WJ11系列溫度信號隔離放大器使用非常方便，僅需接好線，即可實現熱電阻信號的隔離變送。
輸入：Pt100 溫度范圍：-20~100℃ 隔離型 兩線制4-20mA輸出
型號： WJ11-G-Z1-T1
選型舉例2：
輸入：Pt1000 溫度范圍：0~200℃ 非隔離型 兩線制4-20mA輸出
型號： WJ11-F-Z5-T4
通用參數：
精 度 ------- 0.2% （相對于溫度）
輸 入 ------- 三線、四線或兩線熱電阻信號，可選擇Pt100, Pt1000, Pt10, Cu50, Cu100等熱電阻。
訂購時需選擇一個溫度范圍來和輸出相對應。
輸 出 ------- 兩線制4-20mA電流信號。
環路電壓 ------- 寬環路供電電壓范圍 隔離型：12 ~ 30VDC
非隔離型：9 ~ 36VDC
響應時間 ------- ≤100mS
輔助電源 ------- 不需要外接電源，4-20mA電流環供電
功 率 ------- < 1W
溫度漂移 ------- 50ppm/℃（典型值）
隔 離 ------- 信號輸入/輸出隔離（隔離型）
隔離電壓 ------- 3000VDC，1分鐘，漏電流 1mA（隔離型）
耐沖擊電壓------- 3KV， 1.2/50us(峰值)
工作溫度 ------- -40 ~ +85℃
存儲溫度 ------- -40 ~ +85℃
工作濕度 ------- 10 ~ 90% (無凝露)
存儲濕度 ------- 10 ~ 95% (無凝露)
