輸 入：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
輸出信號：0-5KHz/0-10KHz/1-5KHz 等標準信號
輔助電源：5V、9V、12V、15V或24V直流單電源供電
全量程范圍內極高的線性度（非線性度<0.1%）
隔離耐壓：2500VDC(1mA,60S)，輸入/輸出/電源 三隔離
工業級溫度范圍: - 45 ~ + 85 ℃
安裝方式：DIN35導軌安裝
外形尺寸：79x106.7x25mm
應用：
模擬信號數據隔離、采集和變換
4-20mA轉0-5KHz信號隔離傳輸
工業現場信號隔離及變換
信號長線無失真?zhèn)鬏?/span>
儀器儀表信號收發
電力監控、醫療設備隔離
電壓或電流等模擬信號轉頻率信號
PLC頻率計采集模擬信號
非電量信號變送
概述:
電壓或電流信號轉頻率信號隔離變送器產品主要用于0-5V/0-10V/1-5V, 0-10mA/0-20mA /4-20mA等模擬信號的隔離變送，輸出一個標準的頻率信號，供PLC或其他設備檢測，或者通過光纖遠傳。該變送器采用工業級標準生產，質量可靠，轉換精度高。輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
DIN11系列電壓或電流信號轉頻率信號隔離變送器使用非常方便，僅需按接線圖接好線，即可實現電壓信號或電流信號隔離轉換成標準頻率信號。

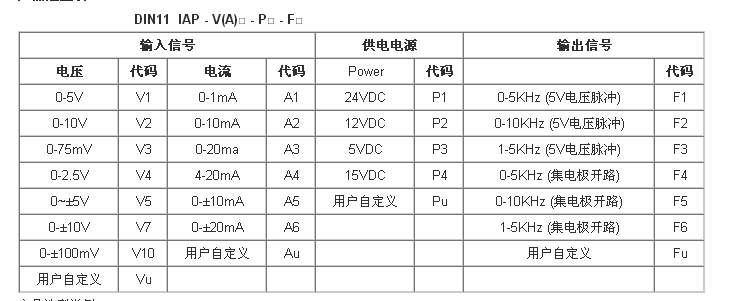

產品選型舉例：
例 1：輸入：0-5V 輔助電源：24V 輸出：0-5KHz (5V電壓脈沖) 型號：DIN11 IAP-V1-P1-F1
例 2：輸入：0-±10V 輔助電源：24V 輸出：0-5KHz (集電極開路) 型號：DIN11 IAP-V7-P1-F4
例 3：輸入：4-20mA 輔助電源：12V 輸出：1-5KHz (5V電壓脈沖) 型號：DIN11 IAP-A4-P2-F1
例 4：輸入：0-75mV 輔助電源：15V 輸出：0-10KHz (5V電壓脈沖) 型號：DIN11 IAP-V3-P4-F2
通用參數：
精 度 ------- 0.1% , 0.2%
輸入阻抗 ------- 電壓輸入：≥ 200K
電流輸入：100Ω
負載能力 ------- 5V電壓脈沖輸出：≥ 1 kΩ
集電極開路輸出：≤ 50mA（5 ~ 30VDC）
響應時間 ------- ≤10mS
輔助電源 ------- DC5V、9V、12V、15V、24V 或用戶自定義
功 率 ------- < 1W
溫度漂移 ------- 50ppm/℃（典型值）
隔 離 ------- 信號輸入/輸出/輔助電源 三隔離
隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA
耐沖擊電壓------- 3KV， 1.2/50us(峰值)
工作溫度 ------- -40 ~ +85℃
存儲溫度 ------- -40 ~ +85℃
工作濕度 ------- 10 ~ 90% (無凝露)
存儲濕度 ------- 10 ~ 95% (無凝露)
|
|
|
|
|
|
|
|
