MT-ZT140B 超薄型開關狀態

MT-ZT140B 超薄型開關狀態

一、產品概述：

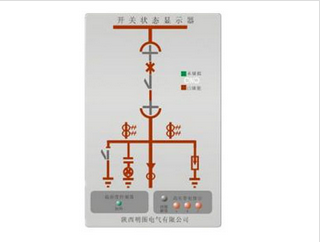

    該系列產品具有一次狀態模擬狀態、手車位置、隔離刀位置、接地刀位置、斷路器狀態、操作機構儲能狀態；帶有高壓帶電顯示指示、帶電閉鎖控制、自動加熱除濕多種功能。

二、開孔尺寸：191*126

三、技術參數：

   電源：AC220V±10%　50Hz

   閉鎖啟輝電壓（KV）：相電壓×0.65

   使用環境：溫度-20℃～+70℃  相對濕度：＜95%RH

   功耗：＜10W

   耐壓強度：外殼與端子間大于AC2000V 1min

   溫濕度控制部分： 傳感器路數：一路凝露，一路溫度

   邏輯關系：當濕度≥93%RH將要形成凝露時啟動加熱，當溫度≤5℃±2℃時，啟動加熱；當溫度≥15℃±2℃，停止加熱。

   絕緣性能：外殼與端子間大于100MΩ

   高壓帶電指示部分：面板的開關有自動和手動兩種狀態，通常設置在自動狀態，此時溫濕度控制邏輯關系同上，當開關撥到手動后，加熱器處于強制加熱狀態。

   LED啟輝電壓（KV）：額定相電壓×0.15～0.65

四、模擬指示說明：

    斷路器狀態指示（無源觸點輸入）：合閘時，合閘無源觸點閉合，紅色模擬條亮，分閘時，分閘無源觸點閉合，綠色模擬條亮；

    斷路器位置指示（無源觸點輸入）：工作位置觸點閉合時，紅色模擬條亮，試驗位置觸點閉合時，綠色模擬條亮；

    彈簧儲能指示（無源觸點輸入）：合閘時，合閘無源觸點閉合，紅色模擬條亮，觸點斷開，綠色彈簧符號亮，表示未儲能；

    接地閘刀位置指示（無源觸點輸入）：工作位置觸點閉合時，紅色模擬條亮，觸點斷開，綠色模擬條亮，表示接地?cái)嚅_(kāi)；

五、使用說明：

1、嚴格按照后視端子的功能定義，接好線后確認無誤，再通電。

2、將各開關量輸入端子與公共端短接，觀看對應功能的指示燈是否正常（發光或熄滅）。

3、在自動加熱除濕狀態下，當環境濕度高于濕度設定值，達到形成凝露條件時，啟動加熱器，同時加熱器接點閉合；當環境濕度不在滿足凝露條件時，裝置自動停止加熱；

4、高壓帶電指示器的各輸入端分別接入對應的高壓帶電傳感器，高壓帶電指示燈亮，閉鎖有效，閉鎖燈滅；高壓斷開后，帶電指示燈滅，閉鎖接觸，指示燈亮。在MT-ZT140B系列產品中,三相(A、B、C)任意一相帶電對應的指示燈亮，閉鎖觸點有效。

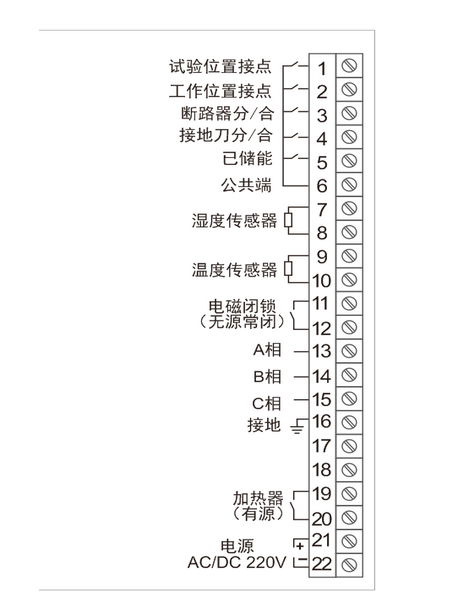

六、接線圖：
