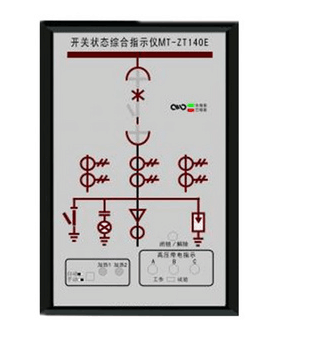

MT-ZT140E 開關狀態

MT-ZT140E 開關狀態

一、概述：

具有動態模擬指示

高壓帶電指示采用無源型設計

兩路溫濕度控制

二、開孔尺寸：197*132

三、技術指標：

工作電源：85~265V AC, 50\60HZ, (100~280V DC)

功    耗：≤5W

工頻耐壓：2 KV AC，漏電流0.5mA，1分鐘

絕緣電阻：≥100MΩ, 500V DC

沖擊電壓：5KV（峰值），1.2/50μS

電磁干擾：符合IEC255-22標準

高頻干擾：≤0.2％RO，1KV

脈沖干擾：符合IEC255-22-1標準

電磁場輻射：符合IEC255-22-3標準

快速瞬變干擾：符合IEC255-22-4標準

溫度測量范圍：-35℃~125℃，溫度測量精度：±2℃

濕度測量范圍：0~99%RH，濕度測量精度：±5％RH

工作環境：溫度：-25℃～+55℃，濕度：5％～95％RH

四、功能注釋：

斷路器狀態指示（無源觸點輸入）：合閘時，合閘觸點閉合，紅色垂直模擬條亮；分閘時，分閘觸點閉合，綠色斜側模擬條亮。

斷路器位置指示（無源觸點輸入）： 工作位置觸點閉合時，紅色垂直模擬條亮；實驗位置觸點閉合時，綠色水平模擬條亮。

彈簧儲能指示（無源觸點輸入）： 觸點閉合，紅色彈簧符號亮，表示已儲能；觸電斷開，綠色彈簧符號亮，表示未儲能。

接地閘刀位置指示（無源觸點輸入）觸點閉合，紅色垂直模擬條亮，表示接地刀合閘；觸點斷開，綠色斜側模擬條亮，表示接地刀斷開。

注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點，接地刀可用行程開關觸點。

高壓帶電指示部分：LED啟輝電壓（KV）：母線電壓×0.15~0.65

                  閉鎖啟控電壓（KV）：母線電壓×0.65

溫度控制部分：兩路溫度控制、兩路凝露控制；

自動控制：當環境溫度≤0℃時，系統啟動加熱；當環境溫度≥10℃時，系統自動停止加熱，溫度控制精度±2℃。

強制加熱：手自動開關處于手動位置時，加熱條件無條件執行，在自動位置時，裝置自動按上述控制邏輯執行。

當環境濕度≥93％RH，達到形成凝露的條件時，啟動加熱；當環境濕度不再滿足凝露條件時（≤75％RH），裝置自動停止加熱；濕度控制精度±5％RH。

工作環境：溫度：-25℃～+55℃，濕度：5％～95％RH

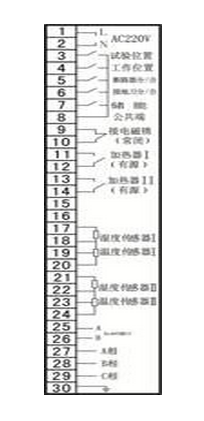

四、產品的開孔及接線圖：
