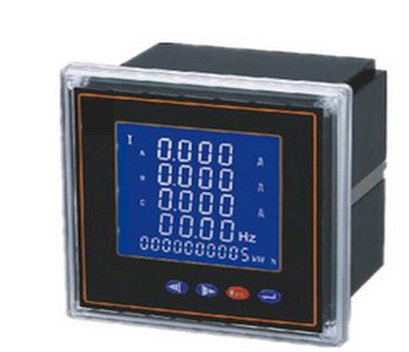

MT-B140Y110 液晶多功能網絡儀表

MT-B140Y110 液晶多功能網絡儀表

一、產品概述：

     MT-B140Y系列液晶多功能網絡儀表能夠高精度測量三相電網系統中所常用的電量參數：三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能、電力質量分析、諧波總量2-31次。并帶有通訊接口和電能脈沖輸出功能。采用MODBUS-RTU通訊協議,實現LCD現場顯示和遠程RS-485數字通訊。具有接安裝方便、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC,工控計算機的組網通信。

二、產品特點：

   測量: 三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能、諧波總量2-31次

   顯示：STN藍屏、寬視角、高品質、高清晰LCD液晶顯示

   通訊：RS485通訊，MODBUS-RTU協議

   輸入：3路開關量輸入

   輸出: 2路開關量輸出，1路模擬量輸出，2路電能脈沖輸出(脈沖常數3200imp/kwh)

   擴展：可直接從電流、電壓互感器輸入信號，現場可編程設置輸入?yún)?shù)變比

   用途：進線、母線以及重要配出回路，適用GCS、GCK、MNS、GGD等柜型。

三、技術參數：

測 量      參 數          精 度       位 數         范 圍

           電 壓           0.2%         4         0-9999/KV

           電 流           0.2%         4         0-9999/KA

           有功功率        0.5%         4        -9999-9999/MW

           無功功率        0.5%         4        -9999-9999/MW

           視在功率        0.5%         4         0-9999/KVA

           功率因數        0.5%         4        -1.000-0-1.000

           頻 率           0.2%         4         45.00-65.00/HZ

           有功電度        1.0%         4         0-9999999999.9/KWH

           無功電度        1.0%         4        0-9999999999.9/KVarH

           電流總諧波含量   0-100%

           電壓總諧波含量   0-100%

           諧 波            0-100%

輸 入      額定值  電壓：100V/400V；電流：5A，允許20%的超限（1A可選）

           過 載   電壓：2倍額定值（連續）

                   電流：2倍額定值（連續），20倍額定值/1秒

           負 荷   電壓：<0.4VA；電流<0.1VA

           開關量輸入   數量：3路

輸 出      開關量輸出   數量：2路

           輸出類型     機械觸點

                        輸出容量   5A/250V AC或30V DC

           模擬量輸出   分辨率     12bit

           范 圍        4～20mA  DC

           負載能力     4～20mA    負載電阻：500Ω

           電能脈沖輸出  脈沖數   3200/kwh

通 訊      類 型        RS485

           波特率       1200-19200bps

           協 議        MODBUS-RTU

           功 能        讀出、寫入設置參數

                        讀出實際測量值

                        執行操作命令

電 源   85～265V AC，50/60Hz;（100～280V DC）   整機功耗： ≤5W

環 境      運行溫度     -25℃～+55℃

           存儲溫度     -40℃～+85℃

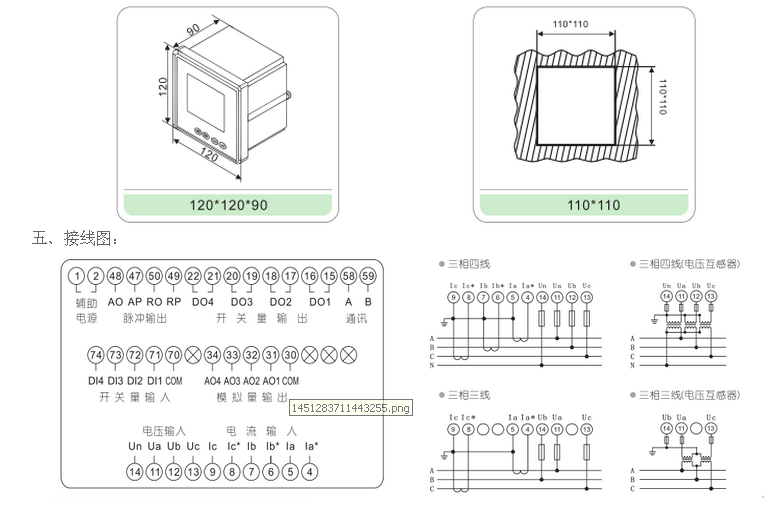

           相對濕度     5%～95%RH (不結露)
