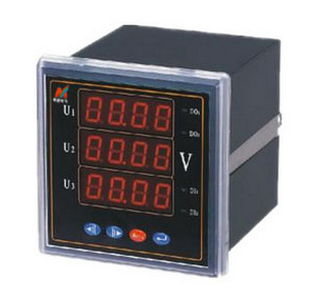

MT-B140S110-3U 三相電壓表

MT-B140S110-3U 三相電壓表

一、產品概述：

    MT-B140S系列三相智能電測表是一種可設置CT和PT變比，具有模擬量變送輸出、繼電器輸出等功能，配備RS485通訊接口的智能系列儀表。可用于測量三相回路中的電壓參數值。該系列產品以安裝簡便，操作簡潔、準確度高特點，主要替代了目前用于400V低壓柜中的指針式儀表、電量變送器等測量、顯示、變送裝置。

二、產品特點：

   測量:三相電壓表。

   顯示：三排LED數碼管顯示。

   通訊：RS485通訊，MODBUS-RTU協議。

   輸入: 3路開關量輸入。

   輸出: 2路開關量輸出、1路模擬量輸出。

   擴展：可直接從電流、電壓互感器輸入信號，現場可編程設置輸入?yún)?shù)變比。

   功能：四位顯示、量程顯示任意設定。

   用途：進線、母線以及重要配出回路，適用GCS、GCK、MNS、GGD等柜型。

三、產品類型：

   三相電壓表

四、技術參數：

測 量        參 數      精 度         位 數         范 圍

             電 壓       0.2%           4         0-9999/kv

輸 入   額定值   電壓：100V/400V；電流：5A，允許20%的超限（1A可選）

        過   載  電壓：2倍額定值（連續）

        電   流：2倍額定值（連續），20倍額定值/1

        負   荷  電壓：<0.4VA；電流<0.1VA

        開關量輸入   數量：4路

輸 出   開關量輸出：

        數   量： 2路

        輸出類型：機械觸點

        輸出容量：5A/250V AC或30V DC

        模擬量輸出：

        數   量： 4路

        分 辨 率：12bit

        范   圍： 4～20mA  DC

        負載能力：4～20mA

        負載電阻：500Ω

通 訊   類   型： RS485

        波特率： 1200-19200bps

        協   議：MODBUS-RTU

        功   能：讀出、寫入設置參數

                 讀出實際測量值

                 執行操作命令

環 境   運行溫度：-25℃～+55℃

        存儲溫度：-40℃～+85℃

        相對濕度：5%～95%RH (不結露)

電 源   85～265V AC，50/60Hz;（100～280V DC） 整機功耗： ≤5W

五、開孔尺寸：110*110
