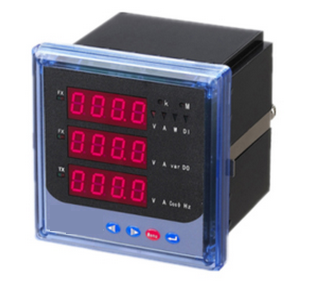

MT-B140S110 三相多功能表
一、產品概述：
MT-B140S系列三相智能電測表是一種可設置CT和PT變比，具有模擬量變送輸出、繼電器輸出等功能，配備RS485通訊接口的智能系列儀表?？捎糜跍y量三相回路中的電壓、電流、有功功率、無功功率等電參數值。該系列產品以安裝簡便，操作簡潔、準確度高特點，主要替代了目前用于400V低壓柜中的指針式儀表、電量變送器等測量、顯示、變送裝置。
二、產品特點：
測量:三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能。
顯示：三排LED數碼管顯示。
通訊：RS485通訊，MODBUS-RTU協議。
輸入: 3路開關量輸入。
輸出: 2路開關量輸出、1路模擬量輸出。
擴展：可直接從電流、電壓互感器輸入信號，現場可編程設置輸入?yún)?shù)變比。
功能：四位顯示、量程顯示任意設定。
用途：進線、母線以及重要配出回路，適用GCS、GCK、MNS、GGD等柜型。
三、產品類型：
三相電流表
三相電壓表
三相電壓電流組合表
三相功率表
三相電度表
三相多功能表
四、技術參數：
測 量 參 數 精 度 位 數 范 圍
電 壓 0.2% 4 0-9999/kv
電 流 0.2% 4 0-9999/kv
有功功率 0.2% 4 -9999-9999/MW
無功功率 0.2% 4 -9999-9999/MVAR
視在功率 0.2% 4 0-9999/KVA
功率因數 0.2% 4 -1.000-0-1.000
頻 率 0.2% 4 45.00-65.00/HZ
有功電度 1.0% 12 0-9999999999.9/KWH
無功電度 1.0% 12 0-9999999999.9/KVARH
輸 入 額定值 電壓：100V/400V；電流：5A，允許20%的超限（1A可選）
過 載 電壓：2倍額定值（連續）
電流：2倍額定值（連續），20倍額定值/1秒
負 荷 電壓：<0.4VA；電流<0.1VA
開關量輸入 數量：4路
輸 出 開關量輸出：
數 量 2路
輸出類型 機械觸點
輸出容量 5A/250V AC或30V DC
模擬量輸出：
數 量 4路
分 辨 率 12bit
范 圍 4～20mA DC
負載能力 4～20mA 負載電阻：500Ω
通 訊 類 型 RS485
波特率 1200-19200bps
協 議 MODBUS-RTU
功 能 讀出、寫入設置參數
讀出實際測量值
執行操作命令
環 境 運行溫度 -25℃～+55℃
存儲溫度 -40℃～+85℃
相對濕度 5%～95%RH (不結露)
電 源 85～265V AC，50/60Hz;（100～280V DC） 整機功耗： ≤5W

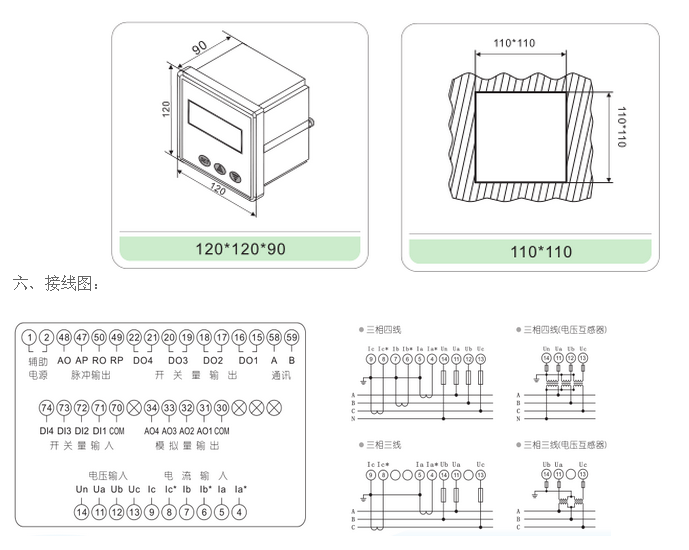

五、開孔尺寸：110*110
|
|
|
|
|
|
|
|
