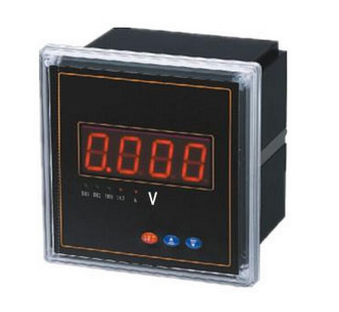

MT-DB140S110-U 單相電壓表

MT-DB140S110-U 單相電壓表

一、產品概述：

   MT-DB140S系列單相數顯電測表是與互感器、分壓器、分流器、電量變送器等配套使用的電量顯示儀表，可對電網中的電壓、電流等采用數碼顯示。產品以精度高、隔離性強、性能穩定、安裝簡便等優點，替代了目前用于400V低壓柜中的指針式儀表、變送器等測量裝置。

二、產品特點：

測量：?jiǎn)蜗嚯妷?br style="box-sizing: border-box;" /> 顯示：一排LED數碼管顯示。
通訊：RS485通訊，MODBUS-RTU協議。
輸入：二路開關量輸入。
輸出：二路開關量輸出、一路模擬量輸出。
擴展：AC5A以上需配電流互感器，AC500V以上需配電壓互感器，現場可編程設置輸入?yún)?shù)變比。

三、技術參數：

測 量       參 數         精 度         位 數          范 圍

            電 壓          0.2%           4          0-9999/KV

            電 流          0.2%           4          0-9999/KA

            有功功率       0.5%           4         -9999-9999/MW

            無功功率       0.5%           4         -9999-9999/Mar

            視在功率       0.5%           4          0-9999/KVA

            功率因數       0.5%           4         -1.000-0-1.000

            功 率          0.5%           4         45.00-65.00/HZ

輸 入     額定值  電壓：100V/400V；電流：5A，允許20%的超限（1A可選）           過  載  電壓：2倍額定值（連續）

                  電流：2倍額定值（連續），20倍額定值/1秒

          負  荷  電壓：<0.4VA；電流<0.1VA

          開關量輸入  數量：2路

輸 出     開關量輸出：數量 2路 輸出類型 機械觸點 輸出容量 5A/250V AC或30V DC

          模擬量輸出：數量 1路 分辨率 12bit 范圍 4～20mA  DC 負載能力 4～20mA  負載電阻：500Ω

環 境     運行溫度  -25℃～+55℃  存儲溫度  -40℃～+85℃  相對濕度5%～95%RH (不結露)

電 源     AC/DC 220V，50/60HZ； 整機功耗：≤5W

四、開孔尺寸： 110*110
