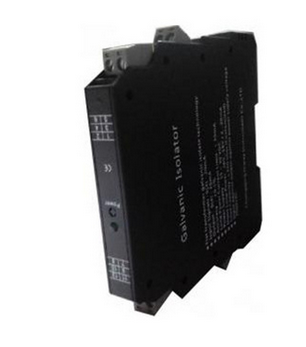

MT-IS-P11 隔離配電器

MT-IS-P11 隔離配電器

一、產品概述：

• 1入1出。
• 給二線制變送器提供配電電源。
• 變送器電流信號4~20mA隔離傳輸。
• 直流電源供電方式，帶有LED電源指示燈。
• 撥插式接線端子,可以帶電撥插。
• 35mm標準DIN導軌卡式安裝。

二、產品特點：

● 內部電路全部功能模塊化。
● 儀表外形卡裝式結構，耐燃性材質機殼，厚度為12.5mm，可密集安裝，組合、拆卸方便。
● 撥插式接線端子,可以帶電撥插。
● 功能：給現場儀表配電；信號隔離傳輸；信號轉換；信號多路分配；報警設定。
● 通道數：單通道；雙通道；一入二出；一入三出。
● 供電方式：獨立的直流電源供電；二線制供電。
● 匹配信號及現場儀表：
• 開關、接近開關輸入
• 驅動現場閥門、指示燈等現場設備的電源輸出
• 二線制、三線制變送器電流輸入
• 直流電流/電壓信號輸入、輸出

三、技術參數：

   給二線制變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號，經過隔離、抗干擾抑制等處理后。向控制系統或其他單元組合儀表輸出直流電流或電壓信號。該隔離配電器采用直流電源供電，供電電源—輸入—輸出之間相互隔離。
● 供電電源
供電電壓范圍：15~30VDC
常規額定電壓：24VDC
電流消耗（24VDC供電時）：<60mA(1入2出)
● 輸 入
輸入信號:變送器直流電流信號4~20mA
輸入阻抗：50Ω
給變送器的配電電壓：≥16V(供電電源≥22VDC)
輸入電流限制：約24mA
● 輸 出
輸出電流：4~20mA；0~20mA；0~10mA；其它指定電流電流輸出允許負載0~750Ω
輸出電壓：1~5V；0~5V；0~10V；其它指定電壓
電壓輸出阻抗：≤500Ω
輸出紋波：<10mVp-p
● 綜合技術參數
標準精度:±0.1％
溫度漂移:±0.015％/℃
響應時間:<10ms(0~90％)
隔離能力:輸入—輸出—電源之間2.5KV，1min，50Hz
絕緣電阻：輸入—輸出—電源之間≥100MΩ/500VDC阻燃ABS+PC
防護等級：IP20
工作環境溫度： -20~+60℃
儲存環境溫度： -40～＋80℃
環境溫度范圍：5~95%RH(無冷凝)

機殼材質：

外形尺寸：W12.5×H108×D116(mm)
整機重量：約95g~110g
防浪涌參數：持續工作電壓Uc=30V。(/P產品所有)標稱放電電流In=15KA

四、產品應用：

配合DCS/PLC等控制系統或其它單元組合儀表應用。
• 連接至控制系統：各款DCS/PLC的AI卡，接收電流或電壓信號。
• 適合于連接的現場設備：二線制變送器。
• 安裝與端子接線：35mm的標準DIN導軌卡式安裝；接線電纜采用截面為0.5~ 2.5mm的單芯或者多芯電纜，一字槽圓柱頭M3螺絲擰緊連接。

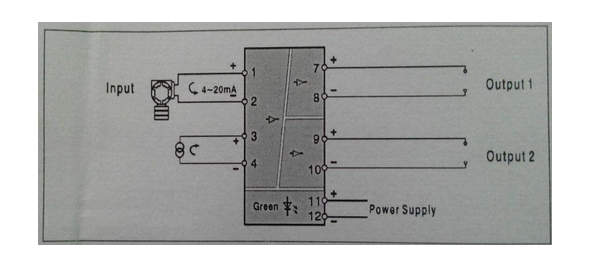

五、產品接線圖：
