一、產品概述：

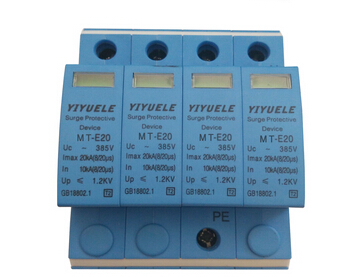

    MT-E20電涌保護器（以下簡稱E20）適用于設備末端保護，終端配電箱及內部信息前端，低壓交流配電系統的IT、TT、TN-C、TN-S、TN-C-S等供電系統，對間接雷電和直接雷電影響或其他瞬時過的電壓的電涌進行保護，依據IEC61643-I:1998-02標準的等Ⅲ級電涌保護器D類電涌保護器。

    E20具有共模（MC）和差模（MD）的保護方式。

    E20符合GB18802.1/IEC61643-1。

二、產品結構：

   E20為一端口，防觸電保護，戶內式固定安裝，電壓限制型。

   E20內置脫離器，當E20因過熱，擊穿失效時，脫離器能自動的將其從電網上脫離，同時給出指示信號，E20正常工作顯示綠色，失效脫離后顯示紅色。

   IP+N,2P+N,3P+N的由1P、2P、3P的E20+NPE零地保護模塊組成，應用于TN-S、TN-C-S等供電系統。

三、產品參數及原理圖：

1.1.主要參數：

1.2.原理圖：

四、安裝方式：

  安裝在LPZ1或LPZ2與LPZ3區交界處，采用35mm的標準導軌安裝，連接銅制多股導線為2.5-16mm2。

MT-E20每級必須設置保護--使用熔斷器或小型斷路器。

適用于住戶配電箱、計算機設備、信息設備、電子設備及控制設備前或最近的插座箱內。

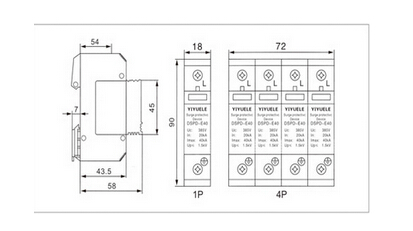

五、產品尺寸：

MT-E20
