LR1000,LR1010,LR1012,LR1014,LR1016有紙溫度記錄儀

產品簡介：

  LR1000有紙溫度記錄儀最多具有8路輸入通道，2路模擬量輸出，通道之間采用點點隔離;均可直接選擇接收多種熱電偶、熱電阻、壓力變送器、電壓、電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的120mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。打印記錄功能采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動。

 技術參數

 通 道 數：8路萬能信號輸入。

 輸入信號：Ⅱ型標準信號：(0~10)mA、(0~5)V。

            Ⅲ型標準信號：(4~20)mA、(1~5)V。

            6種熱電偶：B、E、J、K、S、T。

            3種熱電阻：Pt100、Cu50、Cu100。

            其它非標準信號：(0~20)mV、(0~50)mV、(0~100)mV。

 報警輸出：繼電器觸點容量：24VDC, 3A； 220VAC, 3A

            提供六組繼電器接點輸出，由用戶任意組合使用

            每個通道報警均可選擇上限、下限、差值上限、差值下限

            每個通道的報警回差可設定，繼電器動作時有指示燈提示

 記    錄：在100mm范圍內有800個熱印點

            對測量值進行趨勢記錄和數字記錄

            在記錄曲線同時打印標尺刻度及每個通道標記

            每隔100mm打印一次刻度值、當前時間和走紙速度

            采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動

 顯    示：報警提示符及提示燈

            測量值的定點或巡回顯示

            設定參數顯示[在設定狀態下]

            時間顯示[在所有輸入信號全部關閉情況下]

 通道隔離：輸入通道之間相互隔離，無干擾。

 采樣周期：0.6秒，即0.6秒對各通道采樣1次

 記 錄 紙：采用日本王紙，可以保存數據5年之久。

 供    電：交流供電電壓：220V AC；頻率：50Hz 。

 走紙速度：走紙速度為10 mm/h到9990mm/h，通過鍵盤任意設定。

 尺    寸：外型尺寸 144mm×144mm×245mm  開孔尺寸 138+1-0mm×138+1-0mm

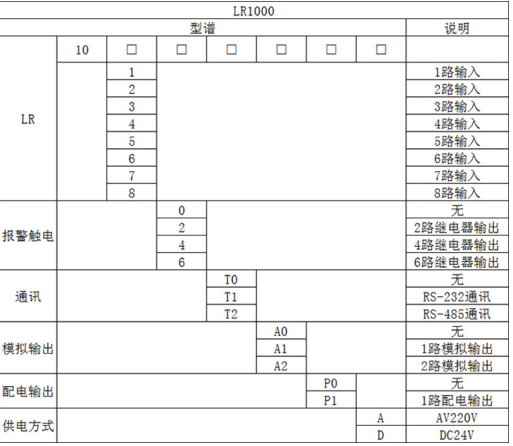

產品選型

應用場合

LR1000有紙記錄儀打印記錄功能采用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動。記錄儀為萬能信號輸入，能夠記錄溫度、溫濕度、電流、電壓、壓力、流量、液位等現場所有信號。

    LR1000有紙記錄儀目前廣泛適用于冶金、醫藥、石油、化工、電力、電力等行業及科研單位。

記錄儀與現場儀表的配合使用：

1． 配流量計，實現測量和記錄現場的流量信號。

2． 配壓力變送器，實現測量和記錄現場的壓力信號。

3． 配溫度傳感器，實現測量和記錄現場的溫度信號。

4． 配電量變送器，實現測量和記錄現場的電量信號。

5． 配液位變送器，實現測量和記錄現場的液位信號。

6． 配溫濕度變送器，實現測量和記錄現場的溫濕度信號
