產品簡介
SIN-R6000D系列無紙記錄儀是一種高速高性能微處理器和5.6英寸彩色液晶顯示屏，對現場各種溫度、壓力、流量、電量等信號實現監測、控制和記錄功能。
SIN-R6000D系列無紙記錄儀可自由組態輸入標準電流、標準電壓、熱電偶、熱電阻、頻率等信號，可實現為傳感器配電和繼電器報警輸出，并且可通過U盤或通訊方式與上位機進行數據交換。無紙記錄儀本身具有實時數據顯示畫面、曲線顯示畫面以及棒圖數據顯示畫面，同時，可以與微型打印機相連接，實現現場打印功能，與聲光報警器連接，實現現場聲光報警功能。
產品應用
SIN-R6000D系列無紙記錄儀為萬能信號輸入，能夠記錄溫度、溫濕度、電流、電壓、壓力、流量、液位等現場所有信號。
SIN-R6000D系列無紙記錄儀目前主要應用在冶金、石油、化工、建材、造紙、食品、制藥、熱處理、水處理等各種工業現場，是替代傳統記錄儀的新一代經濟實用型無紙記錄儀。
記錄儀與現場儀表的配合使用：
1．1 配流量計，實現測量和記錄現場的流量信號。
2．2 配壓力變送器，實現測量和記錄現場的壓力信號。
3．3 配溫度傳感器，實現測量和記錄現場的溫度信號。
4． 配電量變送器，實現測量和記錄現場的電量信號。
5．5 配液位變送器，實現測量和記錄現場的液位信號。
6． 6 配溫濕度變送器，實現測量和記錄現場的溫濕度信號。
技術參數
|
通 道 數 |
1~16路可選 |
|
|
輸入信號 |
Ⅱ型標準信號：(0~10)mA、(0~5)V、0–20mV、0–100mV。 |
|
|
Ⅲ型標準信號：(4~20)mA、(1~5)V。 |
||
|
熱電偶：B、E、J、K、S、T、R、N 、F1、F2、WRE。 |
||
|
熱電阻：Pt100、Cu50、BA1、BA2。 |
||
|
精 度 |
±0.2%FS |
|
|
輸入阻抗 |
標準電流信號輸入為250Ω。 |
|
|
其它信號輸入為大于20MΩ。 |
||
|
隔 離 |
通道和地之間隔離電壓大于500VAC，全隔離型，通道和通道之間隔離電壓大于250VAC。 |
|
|
供 電 |
交流供電電壓：(100~240)VAC；頻率：(47~63)Hz；最大功耗：30VA； |
|
|
報警輸出 |
250VAC，3A繼電器常開觸點 |
|
|
絕緣強度 |
電源對地絕緣強度大于1500 VAC，漏電流10mA，1分鐘； 電源對外殼絕緣強度大于1500 VAC，漏電流10mA，1分鐘。 |
|
|
看 門 狗 |
集成WATCHDOG芯片，保證主機長期安全可靠運行。 |
|
|
實時時鐘 |
采用硬件實時時鐘，掉電后由鋰電池供電，最大時鐘誤差±1分/月。 |
|
|
掉電保護 |
所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失。 |
|
|
通訊接口 |
提供RS-485和RS-232C兩種通訊接口供用戶選擇，但不能同時使用，其中RS-485串行總線與主機隔離 |
|
|
采樣周期 |
1秒，即1秒對各通道采樣1次 |
|
|
記 錄 |
1秒、2秒、5秒、10秒、15秒、30秒、1分、2分、4分可設置 |
|
|
顯 示 |
5.6英寸液晶顯示屏 |
|
|
尺 寸 |
外型尺寸 144mm×144mm×220mm 開孔尺寸 138+1mm×138+1mm |
|

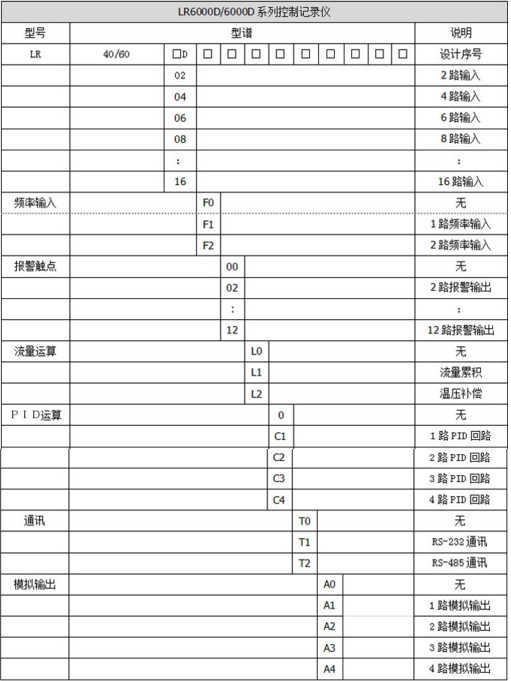

品牌選型
LR6004F0,LR6004F1,LR6004F2，LR6006F0,LR6006F1,LR6006F2
LR6008F0,LR6008F1,LR6008F2，LR60010F0,LR60010F1,LR60010F2
LR60012F0,LR60012F1,LR60012F2，LR60014F0,LR60014F1,LR60014F2
LR60016F0,LR60016F1,LR60016F2，LR4002F0,LR4002F1,LR4002F2
LR4004F0,LR4004F1,LR4004F2，LR4006F0,LR4006F1,LR4006F2
LR4008F0,LR4008F1,LR4008F2，LR40010F0,LR40010F1,LR40010F2
LR40012F0,LR40012F1,LR40012F2，LR40014F0,LR40014F1,LR40014F2
LR40016F0,LR40016F1,LR40016F2
|
|
|
|
|
|
|
|
