MIK-504E,熱電阻溫變隔離器

產品簡介

     MIK-504E熱電阻溫變隔離器 接收現場的3線制Pt100、Cu50、Cu100、Pt50或其他類型的熱電阻信號，經過線性化處理，變換成與溫度成線性的電壓或電流信號輸出?？蛇x1入1出、1入2出。可在線設置分度號和溫度范圍。

技術參數

工作電源：24VDC±10%

 功 耗：≤1.0W（1入1出）

≤1.5W（1入2出）

<, /, SPAN> 輸入信號：Cu50、Pt100、Cu100、Pt50

 激勵電流：≤0.2mA

 引線電阻：≤20Ω/線

 輸出信號：直流電流或電壓信號

 輸出負載：電流輸出，0~350Ω

電壓輸出，≥10kΩ

 轉換精度：±0.2%F.S(△R>40Ω)

±0.4%F.S(40Ω≥△R≥20Ω)

 溫度漂移：±100ppm/℃

 絕緣強度：輸入/輸出，≥2000VAC（1min）

輸入/電源，≥2000VAC（1min）

輸出/電源，≥1000VAC（1min）

 絕緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）

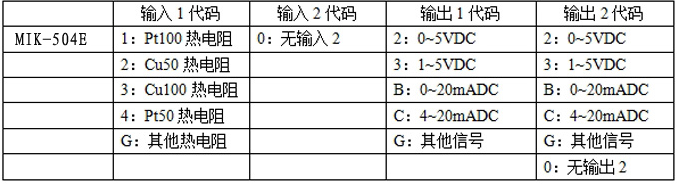

產品選型

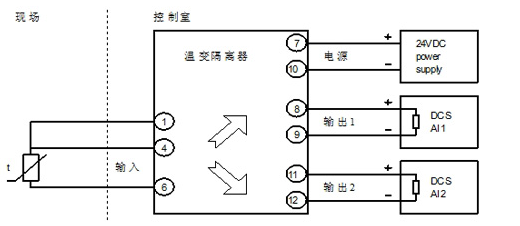

應用連接圖

備注：隔離器到熱電阻之間的連線必須使用同種導線且長度一致，導線電阻值不一致將增大測量誤差,1入1出型號，11、12腳懸空不接。
