MIK-518E,頻率隔離器

  產品簡介

   MIK-518E系列頻率隔離器可接收現場的頻率信號，經過隔離，變換成用戶指定的線性信號輸出?？蛇x1入1出、1入2出

技術參數

工作電源：20~30VDC

 功 耗：≤1.2W（1入1出）

≤1.8W（1入2出）

 輸入信號：24V/0V電壓脈沖

高電平16~30V，低電平0~5V

 輸入信號：5V/0V電壓脈沖

高電平3.5~5.5V，低電平0~0.5V

 輸入信號：無源脈沖（干觸點），

短路電流≤8mA，開路電壓≤8V

 脈沖寬度：≥10us

 頻率范圍：0.1Hz~100KHz（訂貨指定）

（低于0.1Hz當作0Hz處理）

 測量分辨率：0.01Hz

 測量誤差：0.01Hz或0.05%F.S（二者取其大）

 測量周期：0.1s

 響應時間：1s（0~90%F.S）

 輸出信號：直流電壓或電流

 輸出負載：電流輸出，≤350Ω

電壓輸出，≥5KΩ

 輸出精度：±0.1%F.S

 溫度漂移：±0.01% F.S/℃

 絕緣電阻：≥100MΩ/500VDC

 絕緣強度：輸入-輸出，2000VAC/1min

輸入-電源，2000VAC/1min

輸出-電源，1000VAC/1min

產品選型

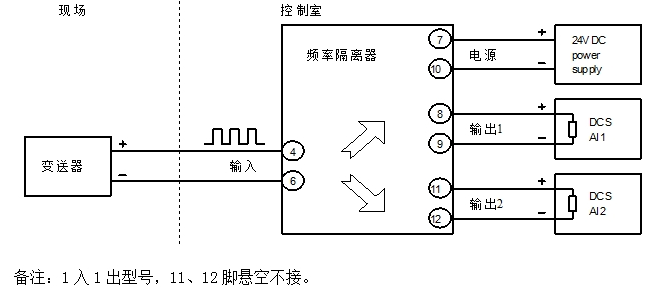

應用連接圖
