SWP-FC，SWP-FC421,SWP-FC422雙回路數字/光柱顯示控制器

1.產品簡介：

SWP-FC系列雙回路數字/光柱顯示控制器集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。0.2%高測量精度，通道算術運算功能，使用更為簡單方便。

2.產品參數:

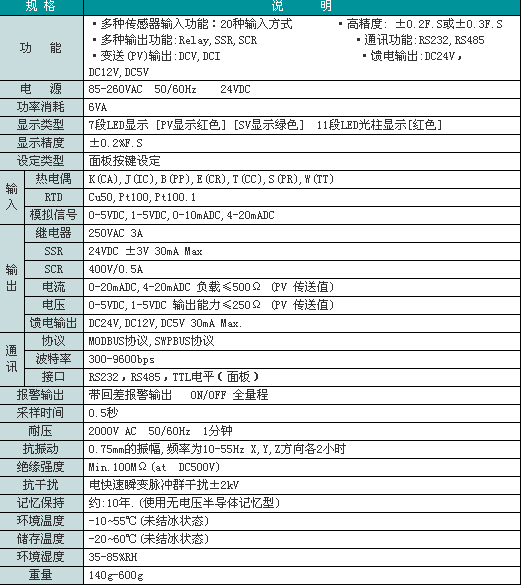

技術參數

型譜表

型號	代碼										說明
SWP-FC	□	□	-□	/□	-□	/□	/□	/□	-□	-□	SWP-FC系列雙回路數字/光柱顯示控制器
外形尺寸	4 7 8 9										96×48mm（橫式），48×96mm（豎式） 72×72mm 160×80mm（橫式）,80×160mm（豎式） 96×96mm
顯示方式	21 22										雙回路數字顯示控制器雙回路光柱顯示控制器（11段光柱）
輸入一類型	-□										參見 “輸入類型表”
輸入二類型	/□										參見 “輸入類型表”
擴展功能一	-□										參見 “擴展功能表-擴展功能一”
擴展功能二	/□										參見 “擴展功能表-擴展功能二”
擴展功能三	/□										參見 “擴展功能表-擴展功能三”
擴展功能四	/□										參見 “擴展功能表-擴展功能四”
供電方式	- W -T										DC24V供電 AC85-260V供電（開關電源）（可省略）
外形特征	-X -S										橫式顯示儀表（可省略）豎式顯示儀表

★輸入類型表：

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400~1800℃	09	Pt100.1	199.9~320.0℃	17	30~350Ω	-1999~9999 d
02	S	0~1600℃	10	Cu50	-50.0~150.0℃	18	特殊規格	用戶待定
03	K	0~1300℃	11	Cu100	-50.0~150.0℃	19	4~20mA開方	-1999~9999 d
04	E	0~1000℃	12	4~20mA	-1999~9999 d	20	0~10mA開方	-1999~9999 d
05	T	-199.9~320.0℃	13	0~10mA	-1999~9999 d	21	1~5V開方	-1999~9999 d
06	J	0~1200℃	14	1~5V	-1999~9999 d	22	0~5V開方	-1999~9999 d
07	WRe3~25	0~2300℃	15	0~5V	-1999~9999 d	23	可切換輸入
08	Pt100	-200~650℃	16	0~20mA	-1999~9999 d	23	可切換輸入

★擴展功能表：

擴展功能一		擴展功能二		擴展功能三		擴展功能四
代碼	功能	代碼	功能	代碼	功能	代碼	功能
N	無	N	無	N	無	N	無
J1	常開繼電器^*1	J1	常開繼電器	J1	常開繼電器	J1	常開繼電器
J2	常閉繼電器^*1	J2	常閉繼電器	J2	常閉繼電器	J2	常閉繼電器
J6	SCR輸出^*1	J6	SCR輸出	J6	SCR輸出	J6	SCR輸出^*1
J7	SSR輸出^*1	J7	SSR輸出	J7	SSR輸出	J7	SSR輸出^*1
J9	SOT輸出^*1	J9	SOT輸出	J9	SOT輸出	J9	SOT輸出^*1
P1	DC24V 饋電30mA^*1	C2	RS232 通訊接口	A2	4-20mA輸出	A2	4-20mA輸出^*1
P2	DC12V 饋電30mA^*1	C3	RS485 通訊接口	A3	0-10mA輸出	A3	0-10mA輸出^*1
D	特殊規格	P1	DC24V 饋電30mA	A4	1-5V輸出	A4	1-5V輸出^*1
		P2	DC12V 饋電30mA	A5	0-5V輸出	A5	0-5V輸出^*1
		D	特殊規格	P1	DC24V 饋電30mA	D	特殊規格
		.		P2	DC12V 饋電30mA
		.		D	特殊規格
