詳細說明
SWP-FC，SWP-FC452,SWP-FC752,SWP-FC852,SWP-FC952人工智能閥位控制PID調節器
備注：*1： FC70無此功能。
1.產品簡介：
SWP-FC系列人工智能閥位控制PID調節器適用于需要進行高精度測量控制的系統，可取代放大器直接驅動執行的機構(如閥位等)，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。
2.產品參數:

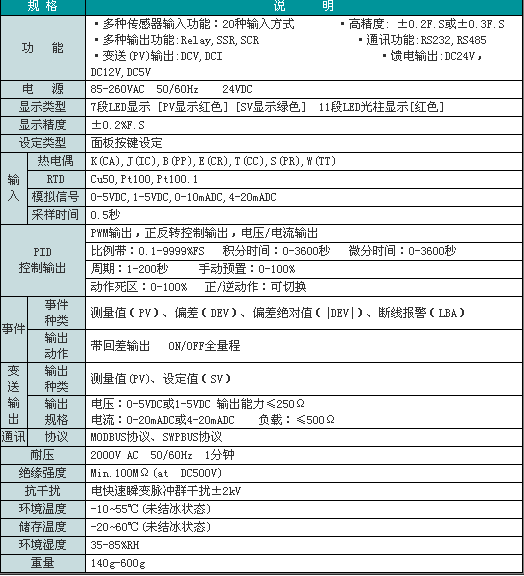

技術參數
型譜表
|
型 號
|
代 碼
|
說 明
|
|||||||||
|
SWP-FC
|
□
|
□
|
-□
|
/□
|
-□
|
/□
|
/□
|
/□
|
-□
|
-□
|
SWP-FC系列人工智能閥位反饋PID調節器
|
|
外形尺寸
|
4
7
8
9
|
96×48mm（橫式），48×96mm（豎式）
72×72mm
160×80mm（橫式）,80×160mm（豎式）
96×96mm
|
|||||||||
|
控制方式
|
52
|
PID閥位控制儀
|
|||||||||
|
PV輸入類型
|
-□
|
參見 “輸入類型表”
|
|||||||||
|
SV輸入類型
|
/□
|
參見 “輸入類型表”
|
|||||||||
|
擴展功能一
|
-□
|
參見 “擴展功能表-擴展功能一”
|
|||||||||
|
擴展功能二
|
/□
|
參見 “擴展功能表-擴展功能二”
|
|||||||||
|
擴展功能三
（控制輸出）
|
/□
|
參見 “擴展功能表-擴展功能三”
|
|||||||||
|
擴展功能四
|
/□
|
參見 “擴展功能表-擴展功能四”
|
|||||||||
|
供電方式
|
-W
-T
|
DC24V供電
AC85-260V供電（開關電源）（可省略）
|
|||||||||
|
外形特征
|
-X
-S
|
橫式顯示儀表（可省略）
豎式顯示儀表
|
|||||||||
★輸入類型表：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~320.0℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA開方
|
-1999~9999 d
|
|
05
|
T
|
-199.9~320.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V開方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V開方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
可切換輸入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
★擴展功能表：
|
擴展功能一
|
擴展功能二
|
擴展功能三
|
擴展功能四
|
||||
|
代碼
|
功能
|
代碼
|
功能
|
代碼
|
功能
|
代碼
|
功能
|
|
N
|
無
|
N
|
無
|
J1
|
常開繼電器
|
J1
|
常開繼電器
|
|
J1
|
常開繼電器*1
|
J1
|
常開繼電器
|
J2
|
常閉繼電器
|
J2
|
常閉繼電器
|
|
J2
|
常閉繼電器*1
|
J2
|
常閉繼電器
|
J6
|
SCR輸出
|
J6
|
SCR輸出*1
|
|
J6
|
SCR輸出*1
|
J6
|
SCR輸出
|
J7
|
SSR輸出
|
J7
|
SSR輸出
|
|
J7
|
SSR輸出*1
|
J7
|
SSR輸出
|
J9
|
SOT輸出
|
J9
|
SOT輸出*1
|
|
J9
|
SOT輸出*1
|
J9
|
SOT輸出
|
D
|
特殊規格
|
D
|
特殊規格
|
|
A2
|
4-20mA
輸出*1
|
C2
|
RS232
通訊接口
|
.
|
.
|
||
|
A3
|
0-10mA
輸出*1
|
C3
|
RS485
通訊接口
|
.
|
.
|
||
|
A4
|
1-5V輸出*1
|
P1
|
DC24V
饋電30mA
|
.
|
.
|
||
|
A5
|
0-5V輸出*1
|
P2
|
DC12V
饋電30mA
|
.
|
.
|
||
|
P1
|
DC24V
饋電30mA*1
|
D
|
特殊規格
|
.
|
.
|
||
|
P2
|
DC12V
饋電30mA*1
|
.
|
.
|
||||
|
D
|
特殊規格
|
.
|
.
|
||||
