SWP-LCD-NL,SWP-LCD-NL801,SWP-LCD-NL802,SWP-LCD-NL803,SWP-LCD-NL804,SWP-LCD-NL805小型單色智能化防盜型流量/熱能積算記錄儀
SWP-LCD-NLR801,SWP-LCD-NLR802,SWP-LCD-NLR803,SWP-LCD-NLR804,SWP-LCD-NLR805
1.產品簡介：
SWP-LCD-NL小型單色流量熱能積算無紙記錄儀集流量/熱能積算與記錄于一體，具有防盜用功能，是一種智能化的多功能二次儀表，適合對流量熱能進行過程監測，總量累積。
2.產品參數:

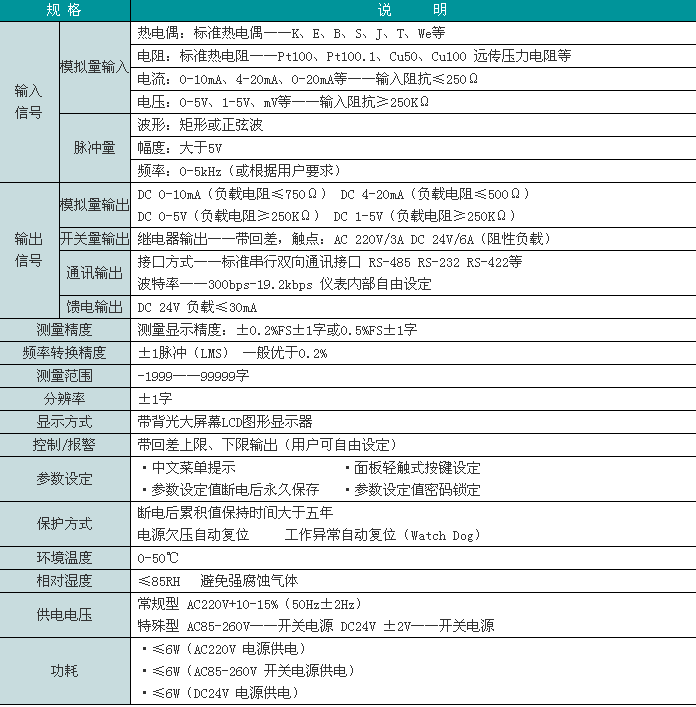

技術參數
型譜表
|
型 號
|
代 碼
|
說 明
|
||||||||||||||
|
SWP-LCD-N
|
□□
|
□
|
□□
|
-□
|
□
|
□
|
-□
|
□
|
□
|
-□
|
□
|
□
|
-□□
|
-□
|
-□
|
新一代大屏幕帶背光液晶顯示儀表
|
|
儀表功能
|
L
|
流量積算儀
|
||||||||||||||
|
LR
|
流量積算記錄儀
|
|||||||||||||||
|
外形尺寸
|
8
|
160×80mm（橫）80×160mm（豎）
|
||||||||||||||
|
補償信號
|
01
02
03
04
05
|
無補償輸入
帶補償輸入
過熱蒸汽帶溫壓補償輸入
飽和蒸汽帶溫壓補償輸入
用戶特定曲線補償輸入
|
||||||||||||||
|
通訊方式
|
□
|
參見“通訊方式”
|
||||||||||||||
|
控制輸出
|
□
|
參見“控制輸出方式”
|
||||||||||||||
|
變送輸出
|
□
|
參見“變送輸出方式”
|
||||||||||||||
|
流量輸入類型
|
□
|
參見“輸入類型”
|
||||||||||||||
|
壓力輸入類型
|
□
|
參見“輸入類型”
|
||||||||||||||
|
溫度輸入類型
|
□
|
參見“輸入類型”
|
||||||||||||||
|
第一報警方式
|
□
|
|
參見“報警方式”
|
|||||||||||||
|
第二報警方式
|
□
|
參見“報警方式”
|
||||||||||||||
|
第三報警方式
|
□
|
參見“報警方式”
|
||||||||||||||
|
饋電輸出
|
P
2P
|
DC24V饋電輸出
2路DC24V饋電輸出
|
||||||||||||||
|
供電方式
|
W
T
|
DC24V供電
AC85~260V（開關電源）
AC220V供電（線性電源，可省略）
|
||||||||||||||
|
外形特征
|
S
|
豎式顯示儀表
橫式顯示儀表
|
||||||||||||||
注1：（1）壓力輸入只能為電壓或電流。（2）補償信號為（02、03、04）可通過修改參數來切換。
★通訊方式
|
選型代碼
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。
★控制輸出方式：
|
選型代碼
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
9
|
|
輸出方式
|
繼電器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR輸出
|
SSR輸出
|
SOT輸出
|
★ 06-可控硅過零觸發脈沖輸出 07-固態繼電器觸發控制輸出 09-雙向可控硅輸出
★變送輸出方式：
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊規格
|
★輸入類型：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
A
|
4~20mA
|
-1999~99999 d
|
Q
|
0~20mA開方
|
-1999~99999 d
|
G
|
Pt100
|
-200~650℃
|
|
B
|
0~10mA
|
-1999~99999 d
|
F
|
脈沖
|
0~5KHz
|
O
|
頻率
|
0~5KHz
|
|
C
|
1~5V
|
-1999~99999 d
|
L
|
B
|
400~1800℃
|
E
|
E
|
0~1000℃
|
|
D
|
0~5V
|
-1999~99999 d
|
S
|
S
|
0~1600℃
|
K
|
K
|
0~1300℃
|
|
M
|
0~20mA
|
-1999~99999 d
|
T
|
T
|
-200~400℃
|
R
|
用戶特定
|
-1999~99999 d
|
|
H
|
4~20mA開方
|
-1999~99999 d
|
U
|
J
|
0~1200℃
|
N
|
無補償輸入
|
|
|
I
|
0~10mA開方
|
-1999~99999 d
|
V
|
CU50
|
-50.0~150.0℃
|
|||
|
J
|
1~5V開方
|
-1999~99999 d
|
W
|
Pt100.1
|
-199.9~199.9℃
|
注2：頻率信號輸入幅值如高電平低于5V，需特殊備注。
★報警方式：
|
選型代碼
|
N
|
H
|
L
|
|
報警方式
|
無控制或報警（可省略）
|
上限控制或上限報警
|
下限控制或下限報警
|
