SWP-LCD-NP,SWP-LCD-NP805,SWP-LCD-NPR805小型單色64段PID可編程序控制儀
1.產品簡介：
SWP-LCD-NP小型單色64段PID可編程序控制儀是一種智能化多功能二次儀表，可按預先設置的程序，分段對被控常量自動進行監測，控制，記錄與遠傳。適用于進行高精度多段曲線程序升/降溫控制的系統（如啤酒發酵、窯爐升溫等）?？筛鶕?jù)生產過程的要求，按照一定的曲線進行控制，最多可分六十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為精確可靠。
2.產品參數:

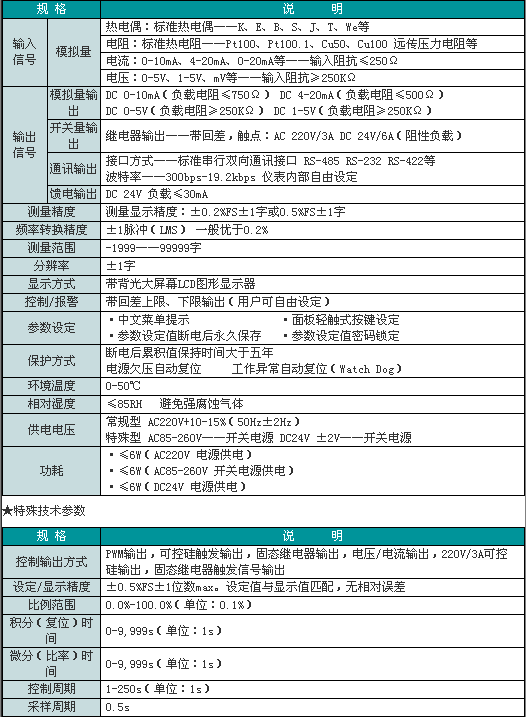

技術參數
型譜表
|
型 號
|
代 碼
|
說 明
|
|||||||||||
|
SWP-LCD-N
|
□
|
□
|
□□
|
-□
|
□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
-□
|
新一代大屏幕帶背光液晶顯示儀表
|
|
儀表功能
|
P
|
64段PID可編程序控制儀
|
|||||||||||
|
PR
|
64段PID可編程序控制儀帶記錄功能
|
||||||||||||
|
外形尺寸
|
8
|
160×80mm（橫）80×160mm（豎）
|
|||||||||||
|
控制作用
|
05
|
PID調節功能
|
|||||||||||
|
通訊方式
|
□
|
參見“通訊方式”
|
|||||||||||
|
控制輸出
|
□
|
參見“控制輸出方式”
|
|||||||||||
|
變送輸出
|
□
|
參見“變送輸出方式”
|
|||||||||||
|
輸入類型
|
□□
|
參見“輸入類型”
|
|||||||||||
|
第一報警方式
|
□
|
參見“報警方式”
|
|||||||||||
|
第二報警方式
|
□
|
參見“報警方式”
|
|||||||||||
|
饋電輸出
|
P
2P
|
DC24V饋電輸出
2路DC24V饋電輸出
|
|||||||||||
|
供電方式
|
W
T
|
DC24V供電
AC85-260V（開關電源）
AC220V供電（線性電源，可省略）
|
|||||||||||
|
外形特征
|
S
|
豎式顯示儀表
橫式顯示儀表
|
|||||||||||
★通訊方式
|
選型代碼
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
★控制輸出方式：
|
選型代碼
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
9
|
|
輸出方式
|
繼電器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR輸出
|
SSR輸出
|
SOT輸出
|
★ 06-可控硅過零觸發脈沖輸出 07-固態繼電器觸發控制輸出 09-雙向可控硅輸出
★變送輸出方式：
|
選型代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無輸出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊規格
|
★輸入類型：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~199.9℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA開方
|
-1999~9999 d
|
|
05
|
, ; T
|
-199.9~400.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V開方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V開方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
全切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
24
|
頻率輸入
|
0~10KHz
|
★全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
0 01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1~5V
|
21
|
1~5V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0~5V
|
22
|
0~5V開方
|
|
03
|
K
|
07
|
WRe3~25
|
12
|
4~20mA
|
19
|
4~20mA開方
|
||
|
04
|
E
|
08
|
Pt100
|
13
|
0~10mA
|
20
|
0~10mA開方
|
★報警方式：
|
選型代碼
|
N
|
H
|
L
|
G
|
A
|
D
|
F
|
|
輸出方式
|
無報警
（可省略）
|
上限報警
|
下限報警
|
偏差內報警
|
偏差外報警
|
LBA報警
|
結束報警
|
