SWP-LCD-MD,SWP-LCD-MD8多通道巡檢控制儀
1.產品簡介：
SWP-LCD-MD多通道巡檢控制儀適合于需要同時對多組過程參量（≤16）進行集中監測、超限報警、變送輸出及遠傳的場合。
2.產品參數:

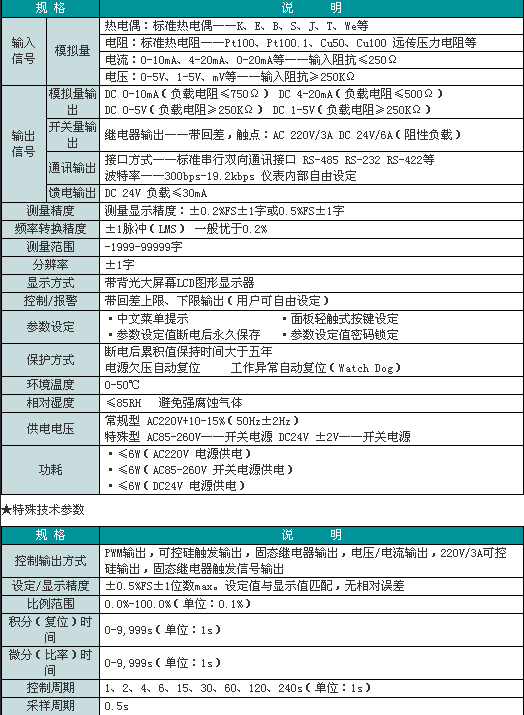

技術參數
型譜表
|
型 號
|
代 碼
|
說 明
|
||||||||||
|
SWP-LCD-
|
□
|
□
|
□□
|
-□
|
□
|
-□□
|
-□
|
□
|
-□
|
-□
|
-□
|
大屏幕帶背光液晶顯示儀表
|
|
儀表功能
|
MD
|
多通道巡回檢測儀表
|
||||||||||
|
外形尺寸
|
8
|
160×80mm（橫式）80×160mm（豎式）
|
||||||||||
|
控制作用
|
□□
|
參見“控制作用”
|
||||||||||
|
通訊方式
|
□
|
參見“通訊方式”
|
||||||||||
|
輸出方式
|
□
|
參見“輸出方式”
|
||||||||||
|
輸入類型
|
□□
|
參見“輸入類型”
|
||||||||||
|
第一報警方式
|
□
|
參見“報警方式”
|
||||||||||
|
第二報警方式
|
□
|
參見“報警方式”
|
||||||||||
|
報警記憶
|
K
|
帶報警保持功能*1
不帶報警保持功能
|
||||||||||
|
供電方式
|
W
T
|
DC24V供電
AC85-260V（開關電源）
AC220V供電（線性電源，可省略）
|
||||||||||
|
外形特征
|
S
|
豎式
橫式
|
||||||||||
注1：統一報警輸出：儀表所有通道共用一個（或兩個）報警輸出繼電器。LCD儀表報警均為報警保持。
報警保持功能：檢測當前通道超限即輸出報警并保持，直至所有通道均無超限方停止報警輸出。
分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警信號，報警輸出互相獨立或各通道均有一組互相獨立的變送輸出信號。
★控制作用：
|
選型代碼
|
06
|
07
|
08
|
09
|
14
|
|
控制作用
|
八路巡檢
測量顯示
|
八路巡檢統一控制/報警輸出
|
八路巡檢分別控制/報警輸出
|
十六路巡檢
測量顯示
|
十六路巡檢統一控制/報警輸出
|
★通訊方式
|
選型代碼
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊規格
|
通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。
★輸出方式：
|
選型代碼
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
9
|
|
輸出方式
|
繼電器
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
SCR輸出
|
SSR輸出
|
SOT輸出
|
★ 06-可控硅過零觸發脈沖輸出 07-固態繼電器觸發控制輸出 09-雙向可控硅輸出
★輸入類型：
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
|
01
|
B
|
400~1800℃
|
09
|
Pt100.1
|
-199.9~199.9℃
|
17
|
30~350Ω
|
-1999~9999 d
|
|
02
|
S
|
0~1600℃
|
10
|
Cu50
|
-50.0~150.0℃
|
18
|
特殊規格
|
用戶待定
|
|
03
|
K
|
0~1300℃
|
11
|
Cu100
|
-50.0~150.0℃
|
19
|
4~20mA開方
|
-1999~9999 d
|
|
04
|
E
|
0~1000℃
|
12
|
4~20mA
|
-1999~9999 d
|
20
|
0~10mA開方
|
-1999~9999 d
|
|
05
|
T
|
-200~400.0℃
|
13
|
0~10mA
|
-1999~9999 d
|
21
|
1~5V開方
|
-1999~9999 d
|
|
06
|
J
|
0~1200℃
|
14
|
1~5V
|
-1999~9999 d
|
22
|
0~5V開方
|
-1999~9999 d
|
|
07
|
WRe3~25
|
0~2300℃
|
15
|
0~5V
|
-1999~9999 d
|
23
|
全可切換輸入
|
|
|
08
|
Pt100
|
-200~650℃
|
16
|
0~20mA
|
-1999~9999 d
|
|
|
|
★報警方式：
|
選型代碼
|
N
|
H
|
L
|
|
報警方式
|
無位式控制或報警（可省略）
|
位式上限控制或上限報警
|
位式下限控制或下限報警
|
