SWP-M30,SWP-M302-SX-B,SWP-M302-SX-Q數**算模塊

點擊圖片查看原圖

型號：	SWP-M30,SWP-M302-SX-B,SWP-M302-SX-Q數**算模塊
PDF下載：	如需產品詳細說明請與銷售客服聯系
瀏覽次數：	443

公司基本資料信息

聯系人銷售員(女士)
電話13861877712
地區江蘇-無錫市
地址無錫市會北路28-135

詳細說明

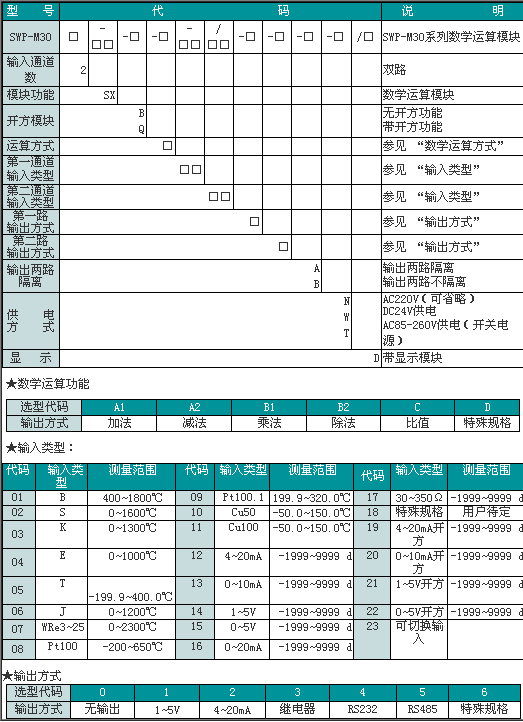

SWP-M30,SWP-M302-SX-B,SWP-M302-SX-Q數**算模塊

1.產品簡介：

SWP-M30系列智能變送單元可帶雙通道，并且可組成不同系列模塊的組合：熱電阻/熱電偶溫度變送模塊、電壓/電流/頻率轉換模塊、配電模塊[它給二線制變送器提供電壓的同時，接收來自變送器的與差壓、壓力、液面等成比例的4-20mA DC輸出信號]、數學運算模塊[它將輸入信號進行數學運算（開方、加減、乘除、比值等）后，轉換為隔離的1-5V或4-20mA 信號輸出]。

2.產品參數:

技術參數

規 格		說明
功能		·多種傳感器輸入功能：20種輸入方式高精度: ±0.2F.S或±0.3F.S ·多種輸出功能:Relay,SSR,SCR ·通訊功能:RS232,RS485 ·變送(PV)輸出:DCV,DCI ·饋電輸出:DC24V，DC12V,DC5V
電源		90-260VAC 50/60Hz 24VDC
功率消耗		6VA
顯示類型		7段LED顯示 [PV顯示紅色] [SV顯示綠色]
顯示精度		±0.2%F.S
設定類型		面板按鍵設定
輸入	熱電偶	K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)
	RTD	Cu50,Pt100,Pt100.1
	模擬信號	0-5VDC,1-5VDC,0-10mADC,4-20mADC
輸出	繼電器	250VAC 5A
	SSR	24VDC ±3V 30mA Max
	SCR	400V/0.5A
	電流	0-20mADC,4-20mADC 負載≤500Ω (PV 傳送值)
	電壓	0-5VDC,1-5VDC 負載≤250Ω (PV 傳送值)
	饋電輸出	DC24V,DC12V,DC5V 30mA Max.
通訊	功能	PV值,EV狀態,MODBUS協議,SWPBUS協議
	波特率	300-9600bps
	接口	RS232，RS485，TTL電平（面板）
報警輸出		帶回差報警輸出 ON/OFF 全量程
采樣時間		0.5秒
耐壓		AC 2000V 50/60Hz 1分鐘
抗振動		0.75mm的振幅,頻率為10-55Hz X,Y,Z方向各2小時
絕緣強度		Min.100MΩ(at DC500V)
抗干擾		電快速瞬變脈沖群干擾±2kV
記憶保持		約:10年.(使用無電壓半導體記憶型)
環境溫度		-10~50℃(未結冰狀態)
儲存溫度		-20~60℃(未結冰狀態)
環境濕度		35-85%RH
外形尺寸		132×50×86mm
重量		240-400g
