SWP-ELC,SWP-ELC30,SWP-ELC31,SWP-ELC40,SWP-ELC41多功能網絡電力儀表
1.產品簡介：
SWP-ELC是一款用于低壓或高壓電網電量測量的新一代多功能網絡電儀表，它借助六個直接按鍵和液晶顯示屏，可以得到一個高壓或低壓設備的所有參數。這些參數均可通過符合 MODBUS RTU通訊協議的 RS485 接口集中輸入到一臺PC 機或可編程邏輯控制器上。此外，用戶可以在 SWP-ELC 儀表背部增加插入式模塊，以獲得諧波測量、電能脈沖輸出、模擬量輸出、開關量輸入以及報警功能。
2.產品參數:

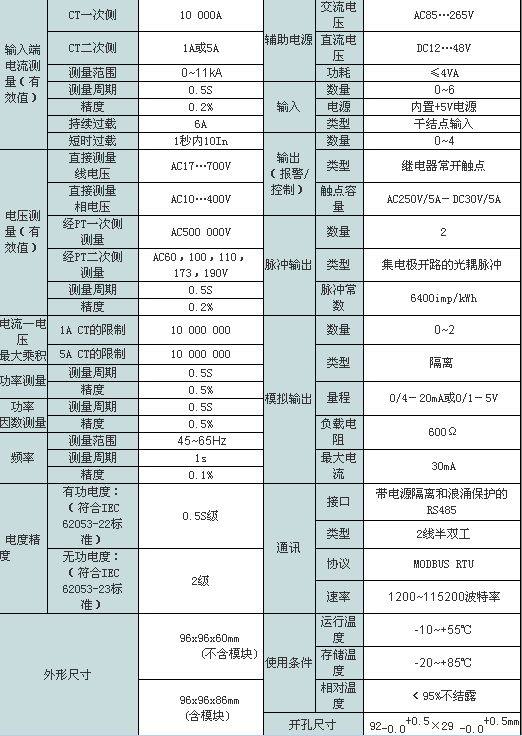

技術參數
型譜表
|
型號
|
說明
|
||||||||||||
|
SWP-EL
|
□
|
□
|
□
|
-□
|
□
|
□
|
□
|
/□
|
□
|
□
|
-□
|
□
|
多功能網絡電力儀表
|
|
顯示方式
|
C
|
LCD液晶顯示
|
|||||||||||
|
電網類型
|
3
4
|
三相三線
三相四線
|
|||||||||||
|
功能代號
|
0
1
|
0：不帶諧波測量功能
1：帶有諧波測量功能
|
|||||||||||
|
通訊功能
|
-□
|
參見“通訊方式”
|
|||||||||||
|
電流輸入范圍
|
0
1
5
|
無電流輸入
0~1A
0~5A
|
|||||||||||
|
電壓輸入范圍
|
□
|
參見“輸入電壓”
|
|||||||||||
|
供電方式
|
W
T
|
DC24V供電
85~265V（開關電源）
|
|||||||||||
|
開關量輸入點數
|
/□
|
0~6：開關量輸入點數
|
|||||||||||
|
繼電器輸出點數
|
□
|
0~4：繼電器輸出點數
|
|||||||||||
|
電能脈沖輸出
|
□
|
0：不帶電能脈沖輸出功能
1：帶有功電能脈沖輸出功能
2：帶有功+無功雙路電能脈沖輸出功能
|
|||||||||||
|
第一變送輸出方式
|
-□
|
參見“輸出方式”
|
|||||||||||
|
第二變送輸出方式
|
□
|
參見“輸出方式”
|
|||||||||||
★通訊方式
|
代碼
|
0
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-485
|
特殊規格
|
★輸入電壓
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
8
|
|
輸入方式
|
無輸入
|
0~100V
|
0~200V
|
0~300V
|
0~400V
|
0~500V
|
0~600V
|
客戶指定
|
★輸出電壓
|
代碼
|
0
|
2
|
3
|
4
|
5
|
8
|
|
輸出方式
|
無變送
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊規格
|
