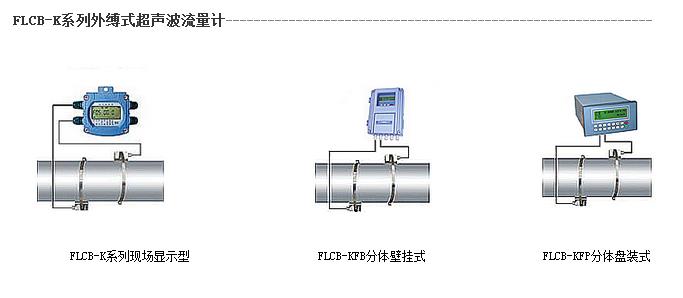

FLCB-K,FLCB-KFB,FLCB-KFP,FLCB-K-DN15,FLCB-K-DN20,FLCB-K-DN25,外縛式超聲波流量計
FLCB-K-DN32,FLCB-K-DN40,FLCB-K-DN50,FLCB-K-DN65,FLCB-K-DN80,FLCB-K-DN100,
|

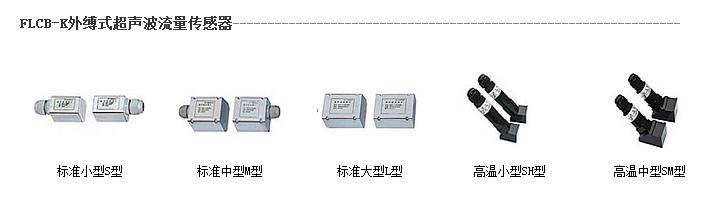

FLCB-K系列外縛式超聲波流量計傳感器技術參數
|
|
傳感器類型
|
標準小型
|
標準中型
|
標準大型
|
高溫小型
|
高溫中型
|
|
適用管徑
|
DN15～DN100
|
DN50～DN700
|
DN300～DN6000
|
DN15～DN100
|
DN50～DN700
|
|
材質
|
ABS
|
特殊高溫材料
|
|
工作頻率
|
1MHz
|
|
安裝方法
|
V（N、W）法
|
V、Z法
|
Z法
|
V（N、W）法
|
V、Z法
|
|
標定
|
整機配對標定
|
|
磁性
|
有
|
有
|
無
|
無
|
無
|
|
適用溫度
|
0℃-70℃
|
0℃-160℃
|
|
外形尺寸
|
45×30×30
|
60×45×45
|
80×70×55
|
90×85×24
|
90×82×29
|
|
質量（克/對）
|
75
|
250
|
650
|
94
|
150
|
|
介質種類
|
水、海水、污水、酒精、各類油類等能傳導超波的單一、均勻、穩定的液體
|
|
介質濁度
|
≤20000ppm且氣泡含量小
|
|
適用管材
|
碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管道等，允許有襯里。
|
|
管道襯材
|
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。
|
|
信號電纜
|
專用型屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。
|
|
|
|
FLCB-K外縛式超聲波流量計主機顯示儀技術參數
|
| |
|
測量精度
|
優于1%，重復性：優于0.2%
|
|
測量周期
|
500ms（每秒2次，每個周期采集128組數據）
|
|
工作電源
|
隔離DC8-36或AC220V可選
|
|
最大流速
|
64m/s（流速分分辨率：0.001m/s）
|
|
顯 示
|
2×10漢字背光顯示器液晶可顯示瞬時流量及正、負、凈累積流量、流速等。（分體式）
|
|
操 作
|
4×4輕觸鍵盤（分體式）
|
|
信號輸入
|
4-20mA輸入可選
|
|
信號輸出
|
1、1路隔離RS485輸出
2、1路隔離OCT（脈沖寬度6~1000ms之間可編程，默認200ms）
3、1路繼電器輸出（脈沖寬度200ms）
4、1路4-20mA輸出（有源/無源輸出可選）
|
|
數據存儲
|
選配內置數據存儲器（SD卡）可存儲時間、瞬時流量、累積流量、信號狀態等，通過專用軟件可將數據導入計算機，便于統計與管理。
|
|
通讀協議
|
MODBUS協議，M-BUS協議，FUJI擴展協議，并兼容國內其它廠家同類產品的通訊協議
|
|
其它功能
|
1、自動記憶前512天，前128個月，前10年正/負/凈累積流量
2、自動記憶前30次上、斷電時間和流量并可實現自動或手動補加，可通過MODBUS協議讀出。
3、可編程批量（定量）控制器，故障自診斷功能（僅限分體式）
4、可通過E-mail傳送來的代碼文件實現軟件升級
|
|
斷電保護
|
斷電10萬小時數據不丟失
|
|
防護等級
|
傳感器IP68（分體式）、壁掛主機IP65、盤裝主機IP
|
|
防爆等級
|
EXdⅡBT4（分體式可選）
|
|
