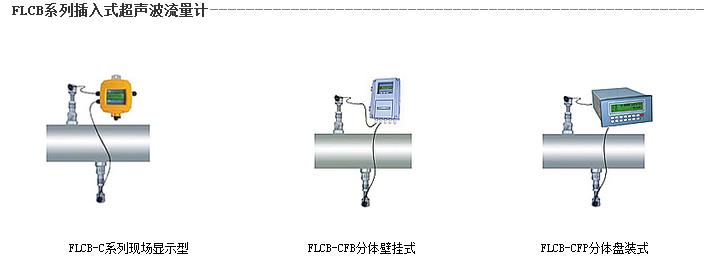

FLCB-C,FLCB-CFB,FLCB-CFP,插入式超聲波流量計

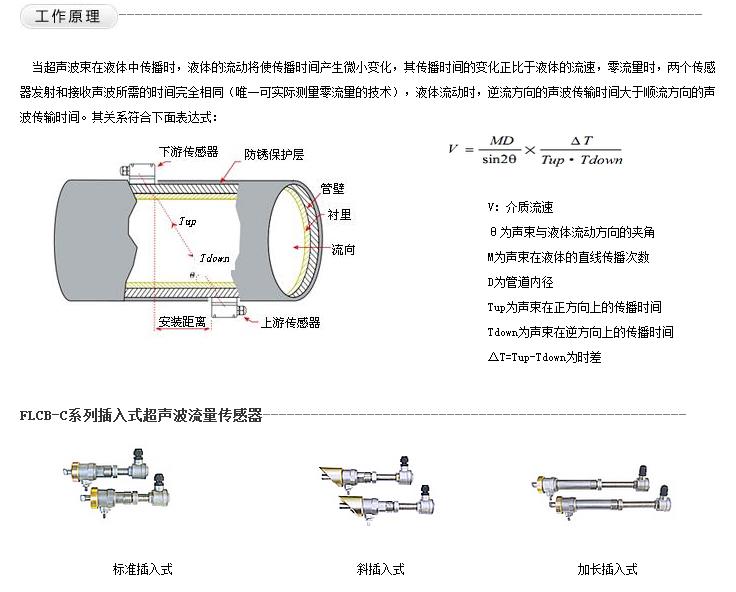

傳感器類型

1、標準插入式（直插式）2、斜插入式（極不常用）3、加長插入式（水泥管用）

適用管徑

DN80口徑以上

工作頻率

1MHz

適用管材

備注：1、碳鋼、不銹鋼可直接焊接（不銹鋼管道必須采用不銹鋼底座，用戶訂貨時請注意）2、其它采用管箍方可安裝（管箍材質：碳鋼，訂貨時請?zhí)峁?zhǔn)確的管道或周長）碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管道等，允許有襯里。

安裝方式

Z法

適用溫度

-40℃-160℃（安裝時使用廠家提供的專用開孔器，可實現帶壓不停產安裝）

壓力等級

1.6MPa（安裝時壓力＜0.8MPa）

防護等級

IP68（可浸水工作，水深≤3米）

安裝空間

1、標準插入式：井壁到管壁≥550mm

2、斜插入式：井壁到管壁≥360mm

3、加長插入式：井壁到管壁≥700mm

長 度

1、標準插入式：186mm

2、斜插入式：228mm

3、加長插入式：330mm

介質種類

水、海水、污水、酒精、各類油類等能傳導超波的單一、均勻、穩定的液體

介質濁度

≤20000ppm且氣泡含量小

信號電纜

專用型屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

測量精度

優于1%，重復性：優于0.2%

測量周期

500ms（每秒2次，每個周期采集128組數據）

工作電源

隔離DC8-36或AC220V可選

最大流速

64m/s（流速分分辨率：0.001m/s）

顯  示

2×10漢字背光顯示器液晶可顯示瞬時流量及正、負、凈累積流量、流速等。（分體式）

操  作

4×4輕觸鍵盤（分體式）

信號輸入

1、3路4-20mA模擬輸入，精度0.1%，可輸入壓力、液位、溫度等信號

2、2路三線制PT100鉑電阻

信號輸出

1、1路隔離RS485輸出

2、1路隔離OCT（脈沖寬度6~1000ms之間可編程，默認200ms）

3、1路繼電器輸出（脈沖寬度200ms）

4、1路4-20mA輸出（有源/無源輸出可選）

數據存儲

選配內置數據存儲器（SD卡）可存儲時間、瞬時流量、累積流量、信號狀態等，通過專用軟件可將數據導入計算機，便于統計與管理。

通讀協議

MODBUS協議，M-BUS協議，FUJI擴展協議，并兼容國內其它廠家同類產品的通訊協議

其它功能

1、自動記憶前512天，前128個月，前10年正/負/凈累積流量

2、自動記憶前30次上、斷電時間和流量并可實現自動或手動補加，可通過MODBUS協議讀出。

3、可編程批量（定量）控制器，故障自診斷功能（僅限分體式）

4、可通過E-mail傳送來的代碼文件實現軟件升級

斷電保護

斷電10萬小時數據不丟失

防護等級

傳感器IP68（分體式）、壁掛主機IP65、盤裝主機IP65

防爆等級

EXd ⅡBT4（分體式可選）
