廣泛應用于電力、石油、化工、電力、冶金、醫藥、建材、科研等工業領域的溫度測量與控制，特別適合于自動化、計算機測控系統?？稍趷毫拥沫h(huán)境下使用，具有防潮、防爆、防水、防震、防有害氣體侵蝕的能力。
一.JWB一體化溫度變送器
JWB一體化溫度變送器是一種接觸式測量溫度的現場儀表，通常與其相應的二次儀表或計算機采集系統配套使用，可準確測量生產工作過程中各種介質或物體的溫度。（使用范圍－200℃－1600℃）
JWB一體化溫度變送器是在溫度傳感器的防水接線盒內安裝了變送模塊及數字顯示模塊，傳感顯示與變送一體化，從而輸出4―20mA等標準模擬信號。其中變送模塊選用專用芯片進行放大和線性化處理，提高了傳感器測量精度，冷端無需補償，負載能力大，信號傳輸距離遠，抗干擾能力強。
主要技術指標：
1．供電電壓：24VDC
2. 精 度：A級0.25；B級0.5
3．輸出形式：4-20mA，0-10mA，0-5V，1-5V
4. 量 程：－200℃－1600℃內任意量程
5．防爆標志：ExdIICT6，執行標準：JB/T5518-1991/ JJG229-1998
6. 安裝方式：螺紋或法蘭安裝、其它
7．儲存環境：-20—-75℃
8．ＬＥＤ數字顯示可選
二. 溫度傳感器
在WZ系列熱電阻、WR系列熱電隅的基礎上，嚴格按照國家標準、根據各行業使用及現場環境、以及國外的同類產品、又進行改進和創新，使產品使用更方便、更可靠。
主要技術指標：（參照WZ熱電阻，WR熱電偶）
1.熱電阻：
|
產品型號 |
測溫范圍 |
分度號 |
級別 |
允差△t℃ |
|
WZP |
-200--＋500℃ |
PT100 |
A |
±（0.15＋0.002∣T∣） |
|
B |
±（0.15＋0.002∣T∣） |
|||
|
WZC |
-50---＋150℃ |
CU50 |
|
±（0.15＋0.002∣T∣） |
2.熱電隅
|
熱電隅 |
分度號 |
精度等級與誤差 |
測溫范圍 |
||
|
Ⅰ級 |
Ⅱ級 |
Ⅲ級 |
|||
|
鉑銠10―鉑 |
S |
1℃ |
1.5℃ |
―― |
0----1300℃ |
|
鉑銠30―鉑銠6 |
B |
－－ |
1.5℃ |
4℃ |
0----1600℃ |
|
鎳鉻－鎳硅 |
K |
1.5℃ |
2.5℃ |
―― |
0----1100℃ |
|
鎳鉻－銅鎳（康銅） |
E |
1.5℃ |
2.5℃ |
―― |
0----800℃ |
|
銅 －銅鎳（康銅） |
T |
1.5℃ |
2.5℃ |
―― |
0----750℃, |
|
鐵?。~鎳（康銅） |
J |
1.5℃ |
2.5℃ |
―― |
0----750℃ |
三、產品選型表
|
代碼 |
選 型 說 明 |
||||
|
JWB |
一體化溫度變送器 |
||||
|
分度號 |
∕P |
P：Pt100 C：Cu50 |
|||
|
∕K |
K, S , B , E , T , J |
||||
|
安裝方式 |
1 |
光桿無固定裝置 |
|||
|
2 |
螺紋安裝（M27×12，M20×1.5，M12×1.5） |
||||
|
3 |
活動卡套螺紋安裝（M27×2，M20×1.5，M12×1.5） |
||||
|
4 |
法蘭安裝 |
||||
|
接線方式 |
3- |
防水接線盒 |
|||
|
4- |
防爆接線盒 |
||||
|
5- |
赫思曼 |
||||
|
傳感器保護管直徑 |
X- |
3,4,5,6,8,10,12,16,20mm |
|||
|
輸出信號及對應溫度范圍 |
（4－20mA/0－600℃） |
||||
注：（1）訂貨時需注明保護管總長和桿長插入深度。
（2）JWB一體化溫度變送器，注明與輸出信號相對應的溫度范圍（如4－20mA對應0－600℃）
如：JWB/P23-10-(（4－20mA/0－300℃）

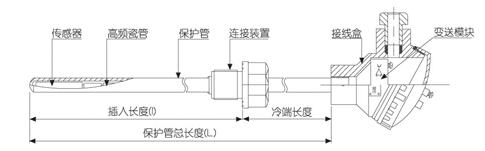

四．基本結構
1、 基本結構： 傳感器＋（連接裝置＋接線盒＋保護管）＋變送模塊
2、 保護基管總長度表示：L＝ 冷端長度 ＋ 插入長度(單位mm)
3、 插入長度：即插入的深度，從連接裝置往下的部分
4、 冷端長度的作用：（1）變送模塊的工作溫度為－20℃－75℃，通過冷端長度使溫場到接線盒之間的傳導和輻射溫度降低，保護變送模塊正常工作。（2）保護接線盒配件和線纜
