詳細說明
TM5074-FA,TM5074-FB,TM5074-FZ,TM5074-51,TM5074-52,TM5074-53,TM5074,熱電偶安全柵
◇ 該隔離安全柵采用獨立的直流24V電源供電，供電電源-輸入-輸出之間全隔離
產品特性
◇ 熱電偶信號輸入,經隔離變送, 輸出直流電流或電壓信號
◇ 配合DCS/PLC等控制系統或其它單元組合儀表應用
◇ 連接至控制系統：各款 DCS/PLC 的AI卡，接收直流毫伏信號
◇ 適用于連接的現場設備：各種設備的直流mV信號,適用于帶外部冷端補償?shù)臒犭娕蓟蚱渌邮諆x表
◇ 設備允許所處危險區域：0區、1區、2區；IIA區、IIB區、IIC區

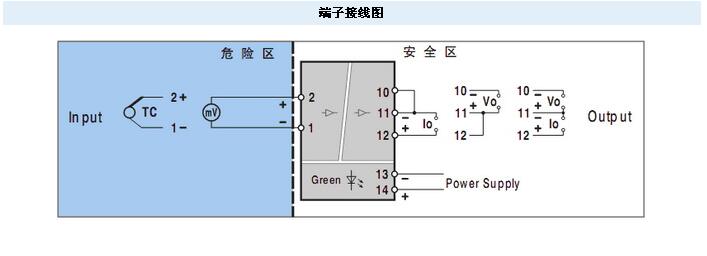

◇ 安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接
產品概述
熱電偶信號輸入隔離安全柵
接收現場危險區域的熱電偶信號或其它mv信號，經過隔離和線性化處理，轉換為線性化的直流信號(4～20mA、0～5V、0～10V)輸出至安全區的控制系統或其它單元組合儀表。
輸出信號與溫度成線性關系，便于采集設備處理。
該隔離安全柵采用獨立的直流24V電源供電，供電電源-輸入-輸出之間全隔離。
接收現場危險區域的熱電偶信號或其它mv信號，經過隔離和線性化處理，轉換為線性化的直流信號(4～20mA、0～5V、0～10V)輸出至安全區的控制系統或其它單元組合儀表。
輸出信號與溫度成線性關系，便于采集設備處理。
該隔離安全柵采用獨立的直流24V電源供電，供電電源-輸入-輸出之間全隔離。
選型、訂貨代碼
|
訂貨信息： |
|||
|
TM5074－ |
|
||
|
輸入信號 |
F |
K、E、S、B分度號及溫度量程 |
|
|
5 |
－5～60Mv（范圍可選） |
||
|
輸出信號 |
A |
4～20mA |
|
|
B |
0～20mA |
||
|
Z |
0～10mA |
||
|
1 |
1～5V |
||
|
2 |
0～5V |
||
|
3 |
0～10V |
||
|
熱電偶類型及量程表 |
|||
|
熱電偶類型 |
測量溫度范圍(℃) |
最小量程(℃) |
基本誤差 |
|
K |
0～ |
|
|
|
E |
0～ |
|
|
|
S |
0～ |
|
|
|
B |
400～ |
|
|
|
R |
0～ |
|
|
|
T |
-200～ |
|
|
|
N |
0～ |
|
|
|
W |
0～ |
|
|
|
J |
0～ |
|
|
|
MV信號 |
－5～60mv |
5mv |
40ｕv/0.2% |
技術參數
l 供電電源
電源電壓：20～30VDC
電源指示：通電時，LED 電源燈亮綠色
電流消耗（24VDC供電時）：<30mA
電源電壓：20～30VDC
電源指示：通電時，LED 電源燈亮綠色
電流消耗（24VDC供電時）：<30mA
l 本安側輸入
輸入熱電偶：K;E;S;B;R;T;N;W;J 等各型熱電偶
可選毫伏信號輸入： －5～60mV 范圍；
輸入熱電偶：K;E;S;B;R;T;N;W;J 等各型熱電偶
可選毫伏信號輸入： －5～60mV 范圍；
最小毫伏量程：3mV
l 非本安側輸出
輸出電流：4～20mA；0～20mA；0～10mA；
輸出電壓：1～5V；0～5V；0～10V；其它指定電壓
電流輸出允許負載：0～550Ω （滿負載 550Ω時, 供電電源≥22VDC）
（選擇數字式智能型 ，輸出4～20mA時的負載：0～350Ω）
電壓輸出阻抗：≤500Ω
輸出紋波： < 10mVp-p
輸出電流：4～20mA；0～20mA；0～10mA；
輸出電壓：1～5V；0～5V；0～10V；其它指定電壓
電流輸出允許負載：0～550Ω （滿負載 550Ω時, 供電電源≥22VDC）
（選擇數字式智能型 ，輸出4～20mA時的負載：0～350Ω）
電壓輸出阻抗：≤500Ω
輸出紋波： < 10mVp-p
l 綜合主要技術參數
標準精度：模擬式標準固定型±0.3%; 數字式智能型±0.2%
溫度漂移：基本誤差 /10℃
冷端溫度補償范圍：-5~60℃
冷端溫度誤差：±1℃
開機響應時間：< 1s （10～90％）
穩定時間：< 5 min
電源變化影響：±0.1% （20~30VDC 允許電壓范圍）
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
外形尺寸：厚度×高度×長度＝16×116×110（mm）
標準精度：模擬式標準固定型±0.3%; 數字式智能型±0.2%
溫度漂移：基本誤差 /
冷端溫度補償范圍：-5~
冷端溫度誤差：±
開機響應時間：< 1s （10～90％）
穩定時間：< 5 min
電源變化影響：±0.1% （20~30VDC 允許電壓范圍）
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度： -20～＋
外形尺寸：厚度×高度×長度＝16×116×110（mm）
l 安全防爆認證參數
防爆等級標志： [Exia]IIC
安全認證參數： Um = 250V Uo = 12V Io = 24mA
Po = 72mW Lo = 10mH Co = 1μF
防爆等級標志： [Exia]IIC
安全認證參數： Um = 250V Uo = 12V Io = 24mA
Po = 72mW Lo = 10mH Co = 1μF
