TM5053-AA,TM5053-BZ,TM5053-Z1,TM5053-12,TM5053-2A,TM5053-33,一入二出隔離式安全柵

產品特性

◇ 來自危險的直流信號輸入：4～20mA，0～20mA，0～5V，0～10V

◇ 分配成2路相互隔離的直流信號輸出至安全區

◇ 配合DCS/PLC等控制系統或其它單元組合儀表應用

◇ 連接至控制系統：各款 DCS/PLC 的AI卡，接收電流或電壓信號

◇ 適用于連接的現場設備：危險區各種設備的直流電流、電壓信號

◇ 設備允許所處危險區域：0區、1區、2區；IIA區、IIB區、IIC區

◇ 安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接

產品概述

直流信號輸入隔離安全柵（一入二出）
將處于現場危險區域的各種設備的直流信號（4～20mA，0～5V），經過安全柵隔離、抗干擾抑制等處理后。向安全側的控制系統或其它智能儀表輸出2路直流電流或 電壓信號。
該隔離安全柵采用獨立的直流24V電源供電，供電電源-輸入-輸出之間全隔離。

選型、訂貨代碼



訂貨信息：
TM5053－	說　明
輸入1路信號	A	4～20mA
	B	0～20mA
	Z	0～10mA
	1	1～5V
	2	0～5V
	3	0～10V
輸出2路信號		A	4～20mA
		B	0～20mA
		Z	0～10mA
		1	1～5V
		2	0～5V
		3	0～10V

























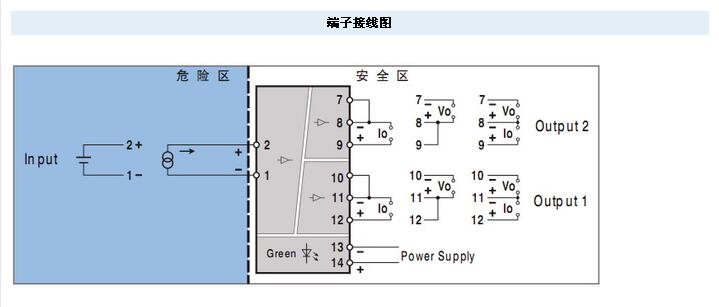

技術參數

l  供電電源
電源電壓：20～30VDC
電源指示：通電時，LED 電源燈亮綠色
電流消耗（24VDC供電時）：< 25mA

l  本安側輸入：1路信號
輸入信號：4～20mA，0～20mA，0～5V，0～10V
輸入阻抗：電流輸入時 50Ω；電壓輸入時≥500KΩ

l  非本安側輸出：2路信號
輸出電流：4～20mA；0～20mA；0～10mA
輸出電壓：1～5V；0～5V；0～10V；其它電壓
電流輸出允許負載：0～550Ω （滿負載 550Ω時, 供電電源≥22VDC）
電壓輸出阻抗： ≤500Ω
輸出紋波： < 10mVp-p

l  綜合主要技術參數
標準精度：±0.1%
溫度漂移：±0.015% / ℃
開機響應時間：< 1s （10～90％）
電源變化影響：±0.1% （20~30VDC 允許電壓范圍）
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間  ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
外形尺寸：厚度×高度×長度＝16×116×110（mm）

l  安全防爆認證參數
防爆等級標志： [Exia]IIC
安全認證參數：    Um = 250V    Uo = 10.5V     Io = 6mA
                         Po = 15.8W    Lo = 10 mH    Co = 1.6μF

TM5053-AA,TM5053-AB,TM5053-AZ,TM5053-A1,TM5053-A2,TM5053-A3,
TM5053-BA,TM5053-BB,TM5053-BZ,TM5053-B1,TM5053-B2,TM5053-B3,
TM5053-ZA,TM5053-ZB,TM5053-ZZ,TM5053-Z1,TM5053-Z2,TM5053-Z3,
TM5053-1A,TM5053-1B,TM5053-1Z,TM5053-11,TM5053-12,TM5053-13,
TM5053-2A,TM5053-2B,TM5053-2Z,TM5053-21,TM5053-22,TM5053-23,
TM5053-3A,TM5053-3B,TM5053-3Z,TM5053-31,TM5053-32,TM5053-33,
