詳細說明

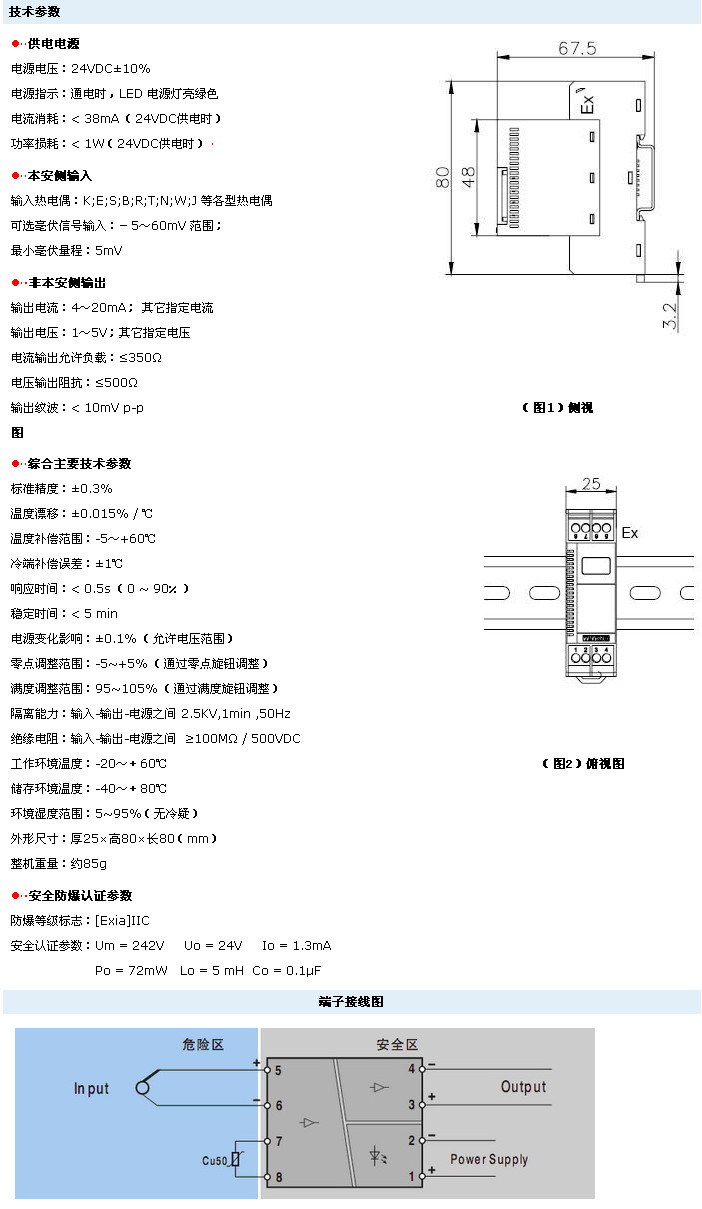

RWG-1101S-EX,RWG-1109S-EX,RWG-1100S-EX,熱電偶安全柵
產品特性
◇ 熱電偶溫度信號輸入，隔離變送輸出直流電流、電壓信號：4～20mA，1～5V
◇ 輸出標準信號與溫度成線性化關系
◇ 單通道輸入端隔離式安全柵，一入一出
◇ 輸出信號零點和滿度可調整；帶有工作電源指示燈
◇ 輸入－輸出－電源之間全隔離，抗干擾能力強
◇ 采用SMT貼片生產工藝和高性能的模塊化電路
◇ 模塊化拔插式結構，可帶電拔插，使用更方便簡單
◇ 標準的35mmDIN導軌卡式安裝，可密集安裝
◇ 本質安全防爆等級標志 [Exia]IIC
產品概述
接收現場危險區域的熱電偶信號或其它毫伏信號，經過隔離和線性化處理，轉換為線性化的直流信號輸出至安全區的控制系統或其它單元組合儀表。輸出信號（4～20mA ，1～5V）與溫度成線性關系經。
本隔離安全柵需要直流24V電源供電，供電電源-輸入-輸出之間全隔離。
該產品采用底座與主機拔插式結構設計，可以帶電拔插。端子接線采用螺絲壓緊連接方式，標準的35mmDIN導軌卡式安裝 ?？梢耘c單元組合儀表及DCS、PLC等系統配合使用。
本隔離安全柵需要直流24V電源供電，供電電源-輸入-輸出之間全隔離。
該產品采用底座與主機拔插式結構設計，可以帶電拔插。端子接線采用螺絲壓緊連接方式，標準的35mmDIN導軌卡式安裝 ?？梢耘c單元組合儀表及DCS、PLC等系統配合使用。
選型、訂貨代碼
|
訂貨信息： |
||
|
訂貨型號／規格 |
輸入信號 |
輸出信號 |
|
RWG-1100S－EX |
K、E、S、B分度號及溫度量程 |
4～20mA |
|
RWG-1101S－EX |
1～5V |
|
|
RWG-1109S－EX |
特殊定貨 |
特殊定貨 |
|
熱電偶類型及量程表 |
|||
|
熱電偶類型 |
測量溫度范圍(℃) |
最小量程(℃) |
基本誤差 |
|
K |
0～ |
|
|
|
E |
0～ |
|
|
|
S |
0～ |
|
|
|
B |
400～ |
|
|
|
R |
0～ |
|
|
|
T |
-200～ |
|
|
|
N |
0～ |
|
|
|
W |
0～ |
|
|
|
J |
0～ |
|
|
|
MV信號 |
－5～60mv |
5mv |
40ｕv/0.2% |
