點擊圖片查看原圖

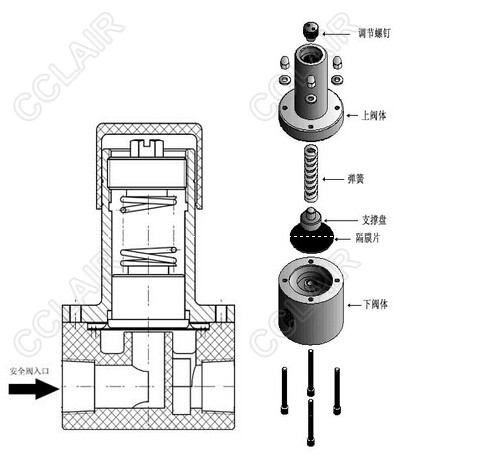

•彈簧膜片式結構，壓力可調（調壓范圍見參數表）
•接觸介質部分只有下閥體和膜片，下閥體和膜片密封處加工有密封筋，密封效果好，靈敏度高
•常規膜片采用EPDM襯四氟形式，做夾布加工，密封效果好，使用壽命高；純四氟膜片耐溫高、耐腐蝕性強
適用范圍 TYPICAL APPLICATIONS
•化工、水處理、實驗室
•腐蝕性液體、普通氣體
特性參數:
•可調節壓力0-1.0MPa，0-2.0MPa，0-3.0MPa（詳見參數表）
•安全測試壓力： 1.5 倍的最大輸入壓力
•適用溫度:普通膜片-5℃至+80℃)；四氟膜片：-5℃至+80℃)
材質:
•下閥體材質：PVC、SS304、SS316L、PTFE、PVDF、PP、碳鋼等（可按要求定做）
•膜片材質：EPDM襯四氟（復合膜片）、PTFE（聚四氟乙烯）
•上閥體材質：PVC、碳鋼（鍍鎳處理、發黑處理）、304不銹鋼、316L不銹鋼
購買安全閥時，請?zhí)峁┮韵聰?shù)據：
1、 安全閥的口徑
2、 需要設定的壓力
3、 需要什么材質的，連接方式
最好能同時告知輸送的介質、溫度和流量。
安全閥規格及安裝尺寸
|
規格型號 |
連接方式 |
材質 |
設定壓力（MPa） |
尺寸 |
重量 |
|
|
直徑 |
總高 |
|||||
|
RXAF-P6 |
RC 1/8" |
PVC |
0.1-1.0 |
65 |
83 |
0.28 |
|
RXAF-P8 |
RC 1/4" |
PVC |
0.1-1.0 |
65 |
83 |
0.28 |
|
RXAF-P10 |
RC 3/8" |
PVC |
0.1-1.0 |
65 |
85 |
0.28 |
|
RXAF-P15 |
RC 1/2" |
PVC |
0.1-1.0 |
65 |
91 |
0.3 |
|
RXAF-P20-65 |
RC 3/4" |
PVC |
0.1-1.0 |
65 |
101 |
0.33 |
|
RXAF-P20 |
RC 3/4" |
PVC |
0.1-1.0 |
87 |
127 |
0.75 |
|
RXAF-P25 |
RC 1" |
PVC |
0.1-1.0 |
87 |
127 |
0.72 |
|
RXAF-P32 |
RC1-1/4" |
PVC |
0.1-1.0 |
118 |
170 |
1.6 |
|
RXAF-P40-N |
RC1-1/2" |
PVC |
0.1-1.0 |
118 |
170 |
1.6 |
|
RXAF-P40 |
RC1-1/2" |
PVC |
0.1-1.0 |
150 |
250 |
6 |
|
RXAF-P50-N |
RC 2" |
PVC |
0.1-1.0 |
150 |
250 |
6 |
|
RXAF-P50 |
RC 2" |
PVC |
0.1-1.0 |
160 |
318 |
9.35 |
|
RXAF-P65 |
RC2-1/2" |
PVC |
0.1-0.6 |
178 |
375 |
|
|
RXAF-P80 |
RC 3" |
PVC |
0.1-0.6 |
230 |
410 |
|
|
RXAF-P100 |
RC 4" |
PVC |
0.1-0.6 |
255 |
450 |
|
|
RXAF-S6 |
RC 1/8" |
SUS304/316L |
0.1-3.0 |
65 |
83 |
1.2 |
|
RXAF-S8 |
RC 1/4" |
SUS304/316L |
0.1-3.0 |
65 |
83 |
1.2 |
|
RXAF-S10 |
RC 3/8" |
SUS304/316L |
0.1-3.0 |
65 |
85 |
1.23 |
|
RXAF-S15 |
RC 1/2" |
SUS304/316L |
0.1-3.0 |
65 |
91 |
1.28 |
|
RXAF-S20-65 |
RC 3/4" |
SUS304/316L |
0.1-3.0 |
65 |
101 |
1.45 |
|
RXAF-S20 |
RC 3/4" |
SUS304/316L |
0.1-2.5 |
87 |
127 |
3.2 |
|
RXAF-S25 |
RC 1" |
SUS304/316L |
0.1-2.5 |
87 |
127 |
3.05 |
|
RXAF-S32 |
RC1-1/4" |
SUS304/316L |
0.1-2.0 |
118 |
170 |
7.5 |
|
RXAF-S40-N |
RC1-1/2" |
SUS304/316L |
0.1-2.0 |
118 |
170 |
7.5 |
|
RXAF-S40 |
RC1-1/2" |
SUS304/316L |
0.1-2.0 |
150 |
250 |
|
|
RXAF-S50-N |
RC 2" |
SUS304/316L |
0.1-2.0 |
150 |
250 |
|
|
RXAF-S50 |
RC 2" |
SUS304/316L |
0.1-2.0 |
160 |
318 |
|
|
RXAF-S65 |
RC2-1/2" |
SUS304/316L |
0.1-2.0 |
178 |
375 |
|
|
RXAF-S80 |
RC 3" |
SUS304/316L |
0.1-1.0 |
230 |
410 |
|
|
RXAF-S100 |
RC 4" |
SUS304/316L |
0.1-1.0 |
255 |
450 |
|
|
|
|
|
|
|
|
|
