詳細說明
PC04,PC06,PC08,PC10,PC12,PC1/4,PC1/2,PC5/32,PC5/16,PC3/16,PC3/8,PC1/4-O2,快插式氣動管接頭
2.形式多樣，能滿足任何氣動布管需要。
3.安裝完畢后，塑料管件仍可任意轉向。
4.PC螺絲內側有六角搬手孔，所以即使在狹窄處安裝也十分容易。
5.由于是橢圓形壓環，所以在狹窄處也容易分離管子。
6.螺紋處有墊圈或有密封膠處理。
產品特點
1.快速安裝，簡單靈巧，節省空間。2.形式多樣，能滿足任何氣動布管需要。
3.安裝完畢后，塑料管件仍可任意轉向。
4.PC螺絲內側有六角搬手孔，所以即使在狹窄處安裝也十分容易。
5.由于是橢圓形壓環，所以在狹窄處也容易分離管子。
6.螺紋處有墊圈或有密封膠處理。

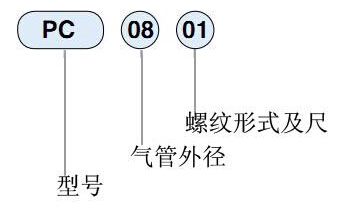

型號注釋
技術參數
| 工作介質 | 壓縮空氣 |
| 使用壓力范圍 | 0~1.0Mpa |
| 負壓 | -750mm/Hg(10Toll) |
| 使用環境及介質溫度 | 0~60℃ |
| 適用軟管 | 尼龍管及PU管 |
氣管外徑
| 公制 | 英制 | ||||||||||
| 編號 | 04 | 06 | 08 | 10 | 12 | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 1/2 |
| 直徑 | Ø4 | Ø6 | Ø8 | Ø10 | Ø12 | Ø5/32 | Ø3/16 | Ø1/4 | Ø5/16 | Ø3/8 | Ø1/2 |
螺紋形式及尺寸
| 公制 | 管螺紋 | 標準細牙螺紋 | 美標管螺紋（英制螺紋） | ||||||||
| 編號 | M5 | M6 | 1 | 2 | 3 | 4 | U10U | N01U | N02U | N03U | N04U |
| 尺寸 | M5×0.8 | M6×1.0 | R1/8 | R1/4 | R3/8 | R1/2 | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 |
PC04-M5,PC04-M6,PC04-O1,PC04-O2,PC04-O3,PC06-M5,PC06-M6,PC06-O1,PC06-O2,PC06-O3,PC08-O1,PC08-O2,
PC08-O3,PC08-O4,PC10-O1,PC10-O2,PC10-O3,PC10-O4,PC12-O1,PC12-O2,PC12-O3,PC12-O4,PC1/4-O1,
PC1/4-O3,PC5/16-O1,PC5/16-O2,PC5/16-O3,PC3/8-O1,PC3/8-O2,PC3/8-O3,PC3/8-O4,PC1/2-O2,PC1/2-O3,
PC1/2-O4,PC5/32-N1OU,PC5/32-NO1U,PC5/32-NO2U,PC3/16-N1OU,PC3/16-NO1U,PC3/16-NO2U,PC3/16-NO3U,
PC1/4-N10U,PC1/4-NO1U,PC1/4-NO2U,PC1/4-NO3U,PC5/16-NO1U,PC5/16-NO2U,PC5/16-NO3U,PC3/8-NO1U,
PC3/8-NO2U,PC3/8-NO3U,PC3/8-NO4U,PC1/2-NO2U,PC1/2-NO3U,PC1/2-NO4U,
