淹沒式脈沖閥的工作原理

淹沒式脈沖閥的工作原理

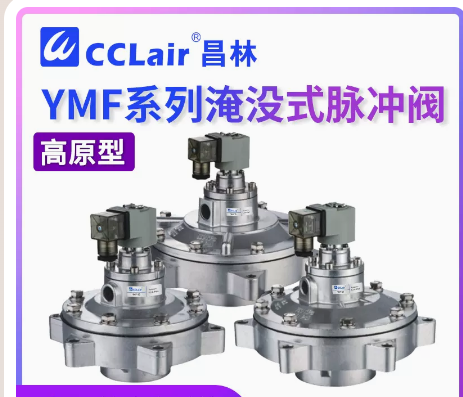

淹沒式脈沖閥 適合于氣源壓力較寬場合使用的脈沖閥

淹沒式脈沖閥，是一種更適合于氣源壓力較寬場合使用的脈沖閥。主要用于環保除塵設備上。

產品定義

淹沒式脈沖閥，閥座嵌入氣包內安裝，阻力小，流通性好，噴吹量高，提高了負荷帶動量，擴大了氣源壓力的使用范圍，更適合于氣源壓力較寬場合使用。

工作原理

膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉”狀態。

脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于“關閉”狀態。
