柱塞泵結構形式

柱塞泵結構形式

柱塞泵分為兩種有代表性的結構形式的軸向柱塞泵和徑向柱塞泵;由于徑向柱塞泵

屬于-種新型的技術含里比較高的高效泵，隨著國產化的不斷加快，徑向柱塞泵必然會成為柱塞泵應用領域的重要組成部

分;徑向柱塞泵是活塞或柱塞的往復運動方向與驅動軸垂直的柱塞泵。徑向柱塞泵工作原理:驅動扭矩由驅動軸通過十字聯軸

器傳遞給星形的液壓缸體轉子，定子不受其它橫向作用力。轉子裝在配流軸上。位于轉子中的徑向布置的柱塞，通過靜壓平衡

的滑靴緊貼著偏心行程定子。柱塞與滑靴球鉸相連，并通過卡簧鎖定。二個保持環(huán)將滑靴卡在行程定子上。泵轉動時，它依靠

離心力和液壓力壓在定于內表面上。當轉子轉動時，由于定于的偏心作用，柱塞將作往復運動，它的行程為定于偏心距的2倍。

定子的偏心距可由泵體上的徑向位置相對的兩個柱塞來調節(jié)。油液的進出通過泵體和配流軸上的流道，并由配流軸上吸油口控

制，泵體內產生的液壓力被靜壓平衡的表面所吸收。摩擦副的靜壓平衡采職了過平衡壓力補償方法，形成了開環(huán)控制。支承驅

動軸的軸承只起支承作用，不受其他外力的作用。液壓系統(tǒng)中軸向柱塞泵是利用與傳動軸平行的柱塞在柱塞孔內往復運動所產

生的容積變化來進行工作的。由于柱塞泵的柱塞和柱塞孔都是圓形零件，加工時可以達到很高的精度配合:

1.25MCY14-1B，2.5MCY14-1B，2.5MCY14-1D，變量柱塞泵

5MCY14-1B，10MCY14-1B，10MCY14-1D，

40SCY14-1B，63SCY14-1B，80SCY14-1B，液壓柱塞泵

100SCY14-1B，160SCY14-1B，10PCY14-1B，

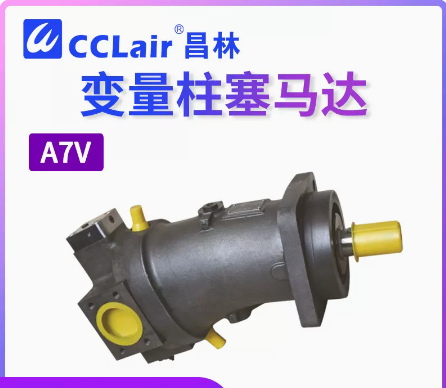

A2F10R1P,A2F10R2P,A2F10R3P,斜軸式變量柱塞泵

A2F10R4P,A2F10R5P,A2F10L1P,
