·特點:全流量、高壓、密封性能好;-20oC~100oC
工作溫度,開關角度:90o。
·對外連接:BSP(G)、NPT。
·規格:1/4" , 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2"。
·材質:碳鋼。
·表面:環保白鋅。
·接合狀態下最大工作壓力:500bar至315bar。
·國際標準:德國MHA公司BK3系列、德國PISTER公司
BK3系列/SK3系列、英國HOLMBURY公司HCV-3系列、意大利GEMELS公司GE3系列,意大利CIOCCA公司CRHI3系列互換。
·使用分類:1.帶安裝孔
2.不帶安裝孔
應 用
EHVT系列主要應用于各種工業、液壓設備、油路系統等大流量的場所。

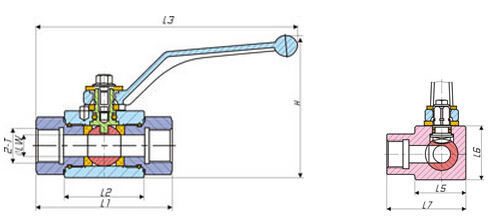

貨號 | 尺寸 | 最大工作壓力 | ФLW | L1 | L2 | L3 | H | L4XG | L5 | L6 | L7 | 螺紋 |
EHVT14 | 1/4" | 500 bar | Ф6 | 69 | 40 | 152 | 78 | 26X4.5 | 29 | 33 | 47.5 | 1/4BSPP(NPT) |
EHVT38 | 3/8" | 500 bar | Ф10 | 71 | 42 | 154 | 84 | 32X5.2 | 35 | 38 | 52 | 3/8BSPP(NPT) |
EHVT12 | 1/2" | 500 bar | Ф13 | 82 | 48 | 159 | 86 | 37.5X6.5 | 38 | 40 | 59 | 1/2BSPP(NPT) |
EHVT34 | 3/4" | 315 bar | Ф20 | 96 | 62 | 219 | 119 | 45X6.5 | 52 | 57 | 72 | 3/4BSPP(NPT) |
EHVT10 | 1" | 315 bar | Ф25 | 113 | 66 | 228 | 128 | 55X8.5 | 61 | 65 | 85 | 1BSPP(NPT) |
EHVT114 | 1-1/4" | 315 bar | Ф25 | 120 | 66 | 231 | 128 | 55X8.5 | 61 | 65 | 85 | 1-1/4BSPP(NPT) |
EHVT112 | 1-1/2" | 315 bar | Ф25 | 130 | 66 | 236 | 128 | 55X8.5 | 61 | 65 | 118 | 1-1/2BSPP(NPT) |
規 格 | 通徑 | 接合狀態下最大工作壓力 | ||||||||||
1/4" | 6 | 500 | ||||||||||
3/8" | 10 | 500 | ||||||||||
1/2" | 13 | 500 | ||||||||||
3/4" | 20 | 315 | ||||||||||
1" | 24 | 315 | ||||||||||
1-1/4" | 24 | 315 | ||||||||||
1-1/2" | 24 | 315 |
