YDK322-IC,雙法蘭差壓變送器

技術參數
輸出：
  模擬量：二線制4～20mADC
  數字量：兩線制4～20mADC并疊加符合HART協議的過程變量數字信號。
電源：供電電壓12.5～45VDC
負載限制：回路最大負載電阻Rmax取決于供電電壓。HART通訊要求負載電阻不低于250Ω，不高于600Ω
通訊距離：最大通訊距離為1.5Km，多站通訊最多可接15臺智能變送器。
輸出顯示：四位制數字顯示、五位LCD液晶顯示、指針式。
防爆形式：
  本安型：ExiaII CT5
  隔爆型
零點遷移范圍：零點可隨意正遷移或負遷移，但不得使設定的測量范圍上下限和量程超出極限值。
溫度范圍：環境溫度：-40～85℃（選用LCD指示表時為-20～70℃）
測量介質溫度：-40～104℃
遠程裝置灌充液（工作溫度）：
  硅油：-29～+149℃
  惰性油：-18～+204℃
壓力極限：
   螺紋式：3.45Kpa（絕壓）～13.78MPa
   法蘭式：3.45Kpa（絕壓）法蘭額定壓力
   插件式：3.45Kpa（絕壓）法蘭額定壓力
   扁平式：3.45Kpa（絕壓）法蘭額定壓力
相對濕度：5～98%RH
啟動時間：5秒內啟動
容量變化量：小于0.16cm3
阻尼調整：時間0.20～25秒

性能指標
參考條件：在無遷移、毛細管長1.53m灌充硅油、316不銹鋼膜片的條件下
溫度影響：遠傳裝置（典型情況）一側有（毛細管1.53m的遠傳表遠傳裝置）
扁平式：誤差小于0.62Kpa/55℃，使用灌充硅油毛細管每增加1.53米誤差增加0.20Kpa
螺紋式和法蘭式：誤差小于1.99Kpa/55℃，使用灌充硅油毛細管每增加1.53米誤差增加0.62 Kpa
振動影響：在任何軸向可經受頻率達200Hz的振動，引起的誤差為±0.05%URL
電源影響：小于所調量程的0.005%/V
負載影響：無負載影響
安裝位置影響：大致250Pa零點遷移，可通過校準消除，無量程效應。
射頻干擾影響：在頻率30-1000MHz及最大場強10V/m的條件下，引起漂移為所調量程的±0.1%

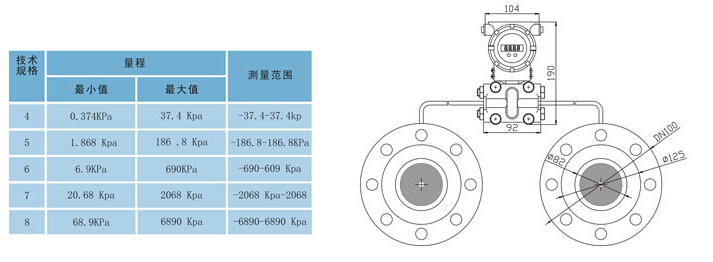

測量范圍
