ZPD-2111,ZPD-2112,ZPD-2113,ZPD-2121,ZPD-2122,ZPD-2131,ZPD-2141,ZPD-2211,ZPD-2221,ZPD-2231,EP-1111,

使用說明
EP1000電-氣閥門定位器與調節罰配套使用把調節器輸出的信號轉換成驅動調節閥的氣信號，克服填料函與閥桿的磨擦力，克服介質壓差對調節閥閥芯不平衡力，提高閥門的動作速度，可實現分程控制（段幅信號）可改變閥的作用方式可控制非標準操作壓力的各種類型氣動執行機構。
技術參數
基本誤差：±1%（單作用）±2%（雙作用）
回 差：1%（單作用）2%（雙作用）
死 區：0.4%（單作用）0.2%（雙作用）
額定行程：0—（10—100）mm 0—（50°－90°）角行程（轉角行程）
氣源壓力：0.14—0.55MPa
輸出壓力：0.02—0.5MPa
耗 氣 量：?jiǎn)巫饔茫?50L/h 雙作用:3600L/h
輸入信號：4—20mA.DC 0—10mA.DC（可分程）
輸出特性：線形 常規型：（等百分比非線形特殊型）
環境溫度：-35-+80°C（本質安全型為-20-+60°C）
相對溫度：5%-100%
防爆型式：隔爆型，本安型，普通型
輸入阻抗：4-20mADC/300±10Ω（20℃時）
0- 10mADC/1000±30Ω （20℃時）
氣源接口：M10×1聯接銅管為φ6
電源接口：M22×1.5
外殼材料：鋁合金
外型尺寸：203×160×105（mm）
重 量：2.8㎏

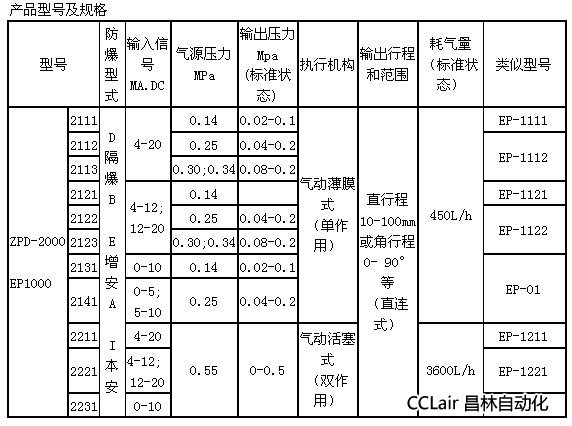

例：EP1111d：表示直行程單作用，配氣動薄膜式輸入信號：4-20mADC
輸出壓力0.02-0.1MPa的隔爆型定位器
1211i：表示雙作用，配氣動活塞式（氣缸式）輸入信號：4-20mADC
輸出壓力0-0.5MPa的本定型定位器
