點擊圖片查看原圖50JYWQ12-15,65JYWQ25-28,80JYWQ50-25,100JYWQ70-22,150JYWQ65-40,200JYWQ300-7,自動攪勻潛水排污泵
一、產品概述:
JYWQ型攪勻式潛水排污泵：該泵適用于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政建設、公共設施排污等輸送帶顆粒的污水污物。泵采用大流道抗堵塞水力部件設計、設置油室密封監視系統，可配全自動安全保護控制柜，對泵的運行進行監控，有移動式和固定式規格，自動攪勻污水池，便使排污更徹底。
二、性能及參數范圍：
流量：12～600m3/h
揚程:15～40m
口徑:Φ25～Φ400mm
轉速:580-2900r/min
介質：-15℃～+40℃輸送含固型物及纖維的污水和清水

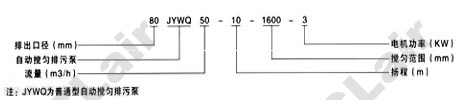

三、型號意義:
四、使用范圍:
流量范圍：7-900m3/h
揚程范圍：6-40M
配套功率范圍：1.1-90KW
出水口徑范圍：40-300MM
攪拌范圍：1200-3000MM
介質溫度：＜60℃
介質重度1-1.3KG/DM3
PH值范圍：4-9
1、工廠、商業嚴重污染廢水的排放。
2、城市污水處理廠、醫院、賓館的排水系統。
3、住宅區的污水排水站。
4、人防系統排水站、自來水廠的給水裝置。
5、市政工程、建筑工地。
6、勘探、礦山、發電廠配套附機。
7、農村沼氣池、農田灌溉、河塘清淤。
五、結構說明:
1、采用獨特的雙流道無堵塞葉輪結構，提高污水污物的過流能力和排污能力。
2、自動攪拌裝置 ，產生極強的攪拌力，將池內的沉淀物攪拌成懸浮物吸入葉輪排出，達到清淤的作用。
3、隔板將底座一分為二，攪拌與進水互不影響。
4、機械密封為雙面機械密封 ，長期處于油室中，保證自動攪勻潛水排污泵全可靠地運行。
5、副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封，又平衡軸向力，延長軸承的使用壽命。
6、泵接線腔內設有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護，可配全自動安全保護控制柜。
7、電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時做出動作，對泵和電機實施絕對的保護。
8、油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號，又控制系統對水泵實施保護。
9、JPWQ帶內循環冷卻系統，能保證水泵在水池最低水位正常。
六、JYWQ型無堵塞潛水排污泵性能參數:
|
序號
|
型號
|
排出口徑
(mm) |
額定流量(m3/h)
|
額定揚程
|
攪拌直徑
|
轉速(r/min)
|
功率(KW)
|
|
1
|
50-12-15-1200-1.5
|
50
|
12
|
15
|
1200
|
2900
|
1.5
|
|
2
|
50-20-7-1200-1.1
|
50
|
20
|
7
|
1200
|
2900
|
1.1
|
|
3
|
50-10-10-1200-1.1
|
50
|
10
|
10
|
1200
|
2900
|
1.1
|
|
4
|
50-15-15-1200-2.2
|
50
|
15
|
15
|
1200
|
2900
|
2.2
|
|
5
|
50-25-10-1200-2.2
|
50
|
25
|
10
|
1200
|
2900
|
2.2
|
|
6
|
50-15-20-1200-2.2
|
50
|
15
|
20
|
1200
|
2900
|
2.2
|
|
7
|
50-20-15-1200-2.2
|
50
|
20
|
15
|
1200
|
2900
|
2.2
|
|
8
|
50-42-9-1200-3
|
50
|
42
|
9
|
1200
|
2900
|
3
|
|
9
|
50-17-25-1200-3
|
50
|
17
|
25
|
1200
|
2900
|
3
|
|
10
|
50-25-22-1200-4
|
50
|
25
|
22
|
1200
|
2900
|
4
|
|
11
|
50-40-15-1400-4
|
50
|
40
|
15
|
1400
|
2900
|
4
|
|
12
|
50-25-32-1600-5.5
|
50
|
25
|
32
|
1600
|
2900
|
5.5
|
|
13
|
50-40-30-1600-7.5
|
50
|
40
|
30
|
1600
|
2900
|
7.5
|
|
14
|
65-25-15-1400-3
|
65
|
25
|
15
|
1400
|
2900
|
3
|
|
15
|
65-37--13-1400-3
|
65
|
37
|
13
|
1400
|
2900
|
3
|
|
16
|
65-25-28-1400-4
|
65
|
25
|
28
|
1400
|
2900
|
4
|
|
17
|
80-40-7-1600-2.2
|
80
|
40
|
7
|
1600
|
2900
|
2.2
|
|
18
|
80-29-8-1600-2.2
|
80
|
29
|
8
|
1600
|
2900
|
2.2
|
|
19
|
80-43-13-1600-4
|
80
|
43
|
13
|
1600
|
2900
|
4
|
|
20
|
80-50-10-1600-3
|
80
|
50
|
10
|
1600
|
1450
|
3
|
|
21
|
80-40-15-1600-4
|
80
|
40
|
15
|
1600
|
2900
|
4
|
|
22
|
80-60-13-1600-4
|
80
|
60
|
13
|
1600
|
2900
|
4
|
|
23
|
80-35-25-1600-5.5
|
80
|
35
|
25
|
1600
|
2900
|
5.5
|
|
24
|
80-50-25-1600-7.5
|
80
|
50
|
25
|
1600
|
2900
|
7.5
|
|
25
|
80-50-30-1600-7.5
|
80
|
50
|
30
|
1600
|
2900
|
7.5
|
|
26
|
100-80-9-2000-4
|
100
|
80
|
9
|
2000
|
1450
|
4
|
|
27
|
100-110-10-2000-5.5
|
100
|
110
|
10
|
2000
|
1450
|
5.5
|
|
28
|
100-70-15-2000-5.5
|
100
|
70
|
15
|
2000
|
1450
|
5.5
|
|
29
|
100-100-15-2000-7.5
|
100
|
100
|
15
|
2000
|
1450
|
7.5
|
|
30
|
100-80-20-2000-7.5
|
100
|
80
|
20
|
2000
|
2900
|
7.5
|
|
31
|
100-50-35-2000-11
|
100
|
50
|
35
|
2000
|
2900
|
11
|
|
32
|
100-70-22-2000-7.5
|
100
|
70
|
22
|
2000
|
2900
|
7.5
|
|
33
|
100-100-22-2000-15
|
100
|
100
|
22
|
2000
|
1450
|
15
|
|
34
|
100-80-30-2000-15
|
100
|
80
|
30
|
2000
|
1450
|
15
|
|
35
|
150-150-10-2000-7.5
|
150
|
150
|
10
|
2000
|
1450
|
7.5
|
|
36
|
150-210-7-2500-7.5
|
150
|
210
|
7
|
2500
|
1450
|
7.5
|
|
37
|
150-250-6-2500-7.5
|
150
|
250
|
6
|
2500
|
1450
|
7.5
|
|
38
|
150-150-15-2500-11
|
150
|
150
|
15
|
2500
|
1450
|
11
|
|
39
|
150-200-10-2500-15
|
150
|
200
|
10
|
2500
|
1450
|
15
|
|
40
|
150-65-40-3200-18.5
|
150
|
65
|
40
|
3200
|
1450
|
18.5
|
|
41
|
150-180-22-2600-18.5
|
150
|
180
|
22
|
2600
|
1450
|
18.5
|
|
42
|
150-150-26-2600-18.5
|
150
|
150
|
26
|
2600
|
1450
|
18.5
|
|
43
|
150-110-30-2600-18.5
|
150
|
110
|
30
|
2600
|
1450
|
18.5
|
|
44
|
150-300-15-2600-22
|
150
|
300
|
15
|
2600
|
1450
|
22
|
|
45
|
150-130-30-2600-22
|
150
|
130
|
30
|
2600
|
1450
|
22
|
|
46
|
150-100-40-3000-30
|
150
|
100
|
40
|
3000
|
1450
|
30
|
|
47
|
200-300-7-3000-30
|
200
|
300
|
7
|
3000
|
1450
|
11
|
|
48
|
200-250-11-3000-15
|
200
|
250
|
11
|
3000
|
1450
|
15
|
|
49
|
200-300-10-3000-1.5
|
200
|
300
|
10
|
3000
|
1450
|
15
|
|
50
|
200-250-15-3000-18.5
|
200
|
250
|
15
|
3000
|
1450
|
18.5
|
|
51
|
200-400-10-3000-22
|
200
|
400
|
10
|
3000
|
1450
|
22
|
|
52
|
200-200-20-3000-22
|
200
|
200
|
20
|
3000
|
1450
|
22
|
|
53
|
200-250-22-3000-30
|
200
|
250
|
22
|
3000
|
1450
|
30
|
|
54
|
250-600-7-3000-22
|
250
|
600
|
7
|
3000
|
1450
|
22
|
|
55
|
250-600-9-3000-30
|
250
|
600
|
9
|
3000
|
1450
|
30
|
