CT保護器 MT-CT140-1 電流互感器過電壓保護器

一、產品概述：

    電流互感器（CT）在電力系統中，廣泛應用于一次的測量與控制。正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低。在運動中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。使用電流互感器過電壓保護器就能夠有效防止因電流互感器二次側開路引起的事故。

二、應用：

    主要用于各種CT二次側的異常過電壓保護。保護器并聯于二次繞組兩端，正常運行時漏電極小，成高阻狀態。當發生異常過電壓時，保護器迅速動作而短路，面板上顯示故障的部位，并有無源信號輸出。當故障排除后，電路恢復原狀后，又重新進入正常運行狀態。CT保護器用CT二次側的差動繞組、過流繞組、母線保護繞組、備用繞組等。

三、技術參數：

    正常漏電流 ：≤0.1mA

    導通電壓 ：150V AC±10%

    導通時間 ：50ms≤TS≤250ms

    報警繼電器觸點容量 ：250V AC ，5A

    保護繼電器熔點容量 ：250V AC ，5A

    保護電流 ：≥5A

    復位方式 ：按壓“復位”按鈕自動復位

    抗震性能 ：5-55-5HZ  10min  抗干擾：4.4KV/M

    工頻耐壓 ：2KV AC ,漏電流0.5mA ,1分鐘

    安全性能 ：符合IEC834-1標準規定

    安裝方式 ：導軌安裝，螺栓固定

    工作環境 ：溫度  -10℃-+70℃

    濕度  ≤95%，無腐蝕氣體

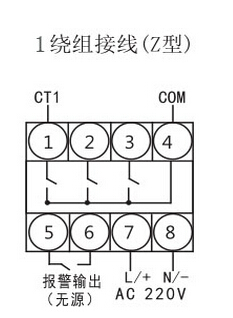

四、接線圖：
