D500/7D， D500/7DK，壓力控制器

點擊圖片查看原圖

產品：	瀏覽次數：790D500/7D， D500/7DK，壓力控制器
型號：	D500/7D D500/7DK
單價：	面議
最小起訂量：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
有效期至：	長期有效
最后更新：	2012-05-15 13:44
	詢價

詳細信息

壓力控制器 D500/7D D500/7DK

壓力控制器 D500/7D D500/7DK 的詳細介紹

D500/7D、D500/7DK
壓力控制器
控制器采用膜片式傳感器。可用于空氣等中性氣體、液壓油、潤滑油、輕燃油等液體介質?？刂破鞯脑O(shè)定值可調，調節范圍0……2.5Mpa。
特點：
控制靈敏度高。

壓力控制器 D500/7D D500/7DK

單刀雙擲微動開關作用過程：
接線端1-3：壓力上升至上切換值時接通。
接線端1-2：壓力上升至上切換值時端開。


◇ 主要技術性能：工作粘度：＜1×10^-3m²/s 開關元件：微動開關 外殼防護等級：1P65 （符合DIN40050與GB4208中1P65相當）環境溫度：-5～40℃ 介質溫度：0～90℃	抗振性能：D500/7D 40m/s² D500/7DK 20m/s² 重復性誤差：≤1.5% 觸點容量：DC 220V 6A（阻性）

◇ 規 格：

● D500/7D 切換差不可調

設定值調節范圍 MPa(KPa)	切換差不大于		最大允許壓力 * MPa(KPa)	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號
設定值調節范圍 MPa(KPa)	設定值范圍下限 MPa(KPa)	設定值范圍上限 MPa(KPa)	最大允許壓力 * MPa(KPa)	開關切換次數 次/分	外殼	波紋管	接口內螺紋	重量 kg	外形尺寸圖號
(0……2.5) (0……6) (0……16) (0……25)	(0.3) (0.4) (0.4) (0.4)	(0.4) (0.6) (0.8) (0.9)	(50) (50) (50) (50)	10	鍍鋅鋼	丁腈橡膠	G1/4 G1/4 G1/4 G1/4	1.0 1.0 1.0 1.0	01 01 01 01
0.005……0.06 0.005……0.1 0.005……0.16 0.005……0.25	0.003 0.003 0.003 0.004	0.006 0.009 0.012 0.015	1.5 1.5 1.5 1.5	40	黃銅		G1/4 G1/4 G1/4 G1/4	1.15 1.15 1.15 1.15	02 02 02 02
0.03……0.4 0.03……0.6 0.05……1	0.02 0.03 0.03	0.04 0.05 0.06	4 4 4				G1/4 G1/4 G1/4	0.85 0.85 0.85	03 03 03
0.1……1.6 0.1……2.5	0.04 0.04	0.12 0.15	5 5				G1/4 G1/4	0.85 0.85	03 03

● D500/7D 切換差可調

設定值調節范圍 MPa(KPa)	切換差不大于		最大允許壓力 * MPa (KPa)	開關 切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號
設定值調節范圍 MPa(KPa)	設定值范圍下限 MPa(KPa)	設定值范圍上限 MPa(KPa)	最大允許壓力 * MPa (KPa)	開關 切換次數 次/分	外殼	波紋管	接口內螺紋	重量 kg	外形尺寸圖號
(0…2.5) (0……6) (0…16) (0…25)	(0.8…2.5) (0.9…4) (1.1…12) (1.1…20)	(1.1…2.5) (1.5…4) (2.3…12) (2.8…20)	(50) (50) (50) (50)	10	鍍鋅鋼	丁腈橡膠	G1/4 G1/4 G1/4 G1/4	1.05 1.05 1.05 1.05	01 01 01 01
0.005…0.06 0.005…0.1 0.005…0.16 0.005……0.25	0.009…0.5 0.011…0.08 0.013…0.12 0.014…0.2	0.016…0.05 0.018…0.08 0.025…0.12 0.025…0.2	1.5 1.5 1.5 1.5	40	黃銅		G1/4 G1/4 G1/4 G1/4	1.20 1.20 1.20 1.20	02 02 02 02
0.03…0.4 0.03…0.6 0.05…1	0.05…0.2 0.06…0.4 0.06…0.2	0.08…0.2 0.1…0.4 0.11…0.6	4 4 4				G1/4 G1/4 G1/4	0.9 0.9 0.9	03 03 03
0.1…1.6 0.1…2.5	0.12…1.2 0.12…2	0.25…1.2 0.33…2	5 5				G1/4 G1/4	0.9 0.9	03 03

● D500/7DK 切換差不可調

設定值調節范圍 MPa(KPa)	切換差不大于		最大允許壓力 * MPa(KPa)	開關切換次數 次/分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸圖號
設定值調節范圍 MPa(KPa)	設定值范圍下限 MPa(KPa)	設定值范圍上限 MPa(KPa)	最大允許壓力 * MPa(KPa)	開關切換次數 次/分	外殼	波紋管	接口內螺紋	重量 kg	外形尺寸圖號
(0……2.5) (0……6) (0……16) (0……25)	(0.15) (0.18) (0.2) (0.25)	(0.2) (0.45) (0.5) (0.6)	(50) (50) (50) (50)	10	鍍鋅鋼	丁腈橡膠	G1/4 G1/4 G1/4 G1/4	1.0 1.0 1.0 1.0	01 01 01 01
0.005……0.06 0.005……0.1 0.005……0.16 0.005……0.25	0.002 0.002 0.0025 0.0025	0.004 0.006 0.0075 0.01	1.5 1.5 1.5 1.5	40	黃銅		G1/4 G1/4 G1/4 G1/4	1.15 1.15 1.15 1.15	02 02 02 02
0.03……0.4 0.03……0.6 0.05……1	0.015 0.015 0.018	0.02 0.03 0.038	4 4 4				G1/4 G1/4 G1/4	0.85 0.85 0.85	03 03 03
0.1……1.6 0.1……2.5	0.02 0.02	0.08 0.1	5 5				G1/4 G1/4	0.85 0.85	03 03

注： * 在實際工作中，即使短暫的壓力峰值也不能超過此值。

◇ 設定值的調整：

1、不可調切換差的控制器設定值調整步驟，舉例說明如下：
壓力控制器 D500/7D D500/7DK

    要求將壓力上升至0.2MPa（上切換值）發出觸點信號，起具體步驟參見1.1～1.5（如圖一所示）：
    1.1 松開鎖緊器，將產品旋入壓力校驗臺的螺紋接口上，注意必須用板手夾持傳感器的平面部分，絕對防止開關殼體與傳感器發生相對轉動。
    1.2 打開蓋板，將電纜穿過電纜接口接入端子板中，電纜另一頭接上萬用表。
    1.3 將壓力加至0.2MPa，此值可從標準壓力計中讀出。
    1.4 順時針旋動設定值調節螺桿，使設定值由大變小，直至開關觸點在0.2MPa處切換。
    1.5 旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在0.2MPa上下來回變化，檢驗壓力上升時，觸點的切換值是否是0.2MPa，此值即為要設定的上切換值。其對應的下切換值應是0.2MPa減去切換差0.03MPa（左右），即為0.17MPa（左右）。
    要求將壓力下降至0.5MPa（下切換值）發出觸點信號，起具體步驟參見1.6～1.10：
    1.6 同1.1。
    1.7 同1.2。
    1.8 將壓力加至0.5MPa，此值可從標準壓力計中讀出。
    1.9 逆時針旋動設定值調節螺桿，使設定值由小變大，直至開關觸點在0.5MPa時切換。
    1.10 旋緊鎖緊器，調節壓力校驗臺的壓力，使壓力在0.5MPa上下來回變化，檢驗壓力下降時觸點的切換值是否是0.5MPa，此值即為要設定的下切換值。其對應的上切換值應是0.5MPa加上切換差0.045MPa（左右），即為0.545MPa（左右）。
2、可調切換差的控制器設定值調整步驟，舉例說明如下：
壓力控制器 D500/7D D500/7DK

   要求將壓力上升至0.8MPa發出觸點信號，壓力下降至0.5MPa時觸點返回（如圖二所示）：
    2.1 同1.1。
    2.2 同1.2
    2.3 將壓力加至0.5MPa，此值可從標準壓力計中讀出。
    2.4 先調下切換值，逆時針旋動設定值調節螺桿，直至開關觸點在0.5MPa處切換。
    2.5 再逆時針旋動切換差調節螺桿，使切換差從最小開始增大，直至壓力上升至0.8MPa觸點動作。
    2.6 旋緊鎖緊器，調節壓力值在0.5～0.8MPa范圍內來回變化，檢驗壓力上升時，觸點的切換值是否是0.8MPa，此值即為要設定的上切換值，檢驗壓力下降時，觸點的切換值是否是0.5MPa，此值即為要設定的下切換值。

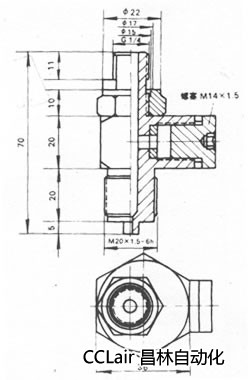

◇ 外形及安裝尺寸：
圖1	圖2	圖3

◇ 選用和安裝：

     ● 選用控制器，最好使預定的設定值位于控制器設定值調節范圍的中間部分。一般為調節范圍的20%-80%。
     ● 控制器若要安裝在室外時，應給予足夠的防護，以免受環境溫度的劇烈變化，陽光直接輻射，腐蝕性氣體或水的滲入。
     ● 安裝電纜時，應選擇合適的電纜外徑，并將電纜引入處的壓緊螺母擰緊，以免電纜松動，并防止水和灰塵的滲入。
     ● 對于有壓力峰值及脈壓力控制器 D500/7D D500/7DK

沖壓力的受控液體介質，可在控制器接口上安裝一個壓力沖擊阻尼器，以消除不利影響。
     ● 通斷電流不能大于額定值。
     ● 安裝（或拆卸）必須用扳手夾持傳感器的平面部分，絕對防止傳感器與開關殼體發生相對轉動。（如右圖所示）
       管道接頭旋入傳感器內深度不可超過12mm。

◇ 附件：
