點擊圖片查看原圖一、特點：
ＱＧＢ系列氣缸是緩沖式氣缸。工作介質為經過凈化處理的含油霧壓縮壓氣。氣缸的緩沖作用，是當活塞運動到接近行程末端時，安裝于氣缸內部的緩沖裝置開始起作用，使活塞運動速度降低，運動平穩，避免發生沖擊現象，該系列氣缸缸徑?４０、５０ｍｍ的為不可調緩沖，缸徑?６３ｍｍ及以上缸徑的氣缸為可調緩沖。
二、圖形符號：
三、型號說明：
四、技術參數：
|
氣缸內徑 (Ф) |
行程范圍 (mm) |
工作壓力范圍 (MPa) |
周?chē)橘|(zhì)溫度 (℃) |
理論作用力(N) (壓力為0.4MPa時計算) |
|
|
拉力
|
推力
|
||||
|
40
|
40－300
|
0.15-0.8
|
-10-80
|
500
|
450
|
|
50
|
40－300
|
0.15-0.8
|
780
|
700
|
|
|
63
|
63－800
|
0.15-0.8
|
1250
|
1120
|
|
|
80
|
63－800
|
0.15-0.8
|
2010
|
1880
|
|
|
100
|
100－1500
|
0.15-0.8
|
3140
|
2940
|
|
|
125
|
100－2000
|
0.1-0.8
|
4920
|
4520
|
|
|
160
|
160－2500
|
0.1-0.8
|
8040
|
7540
|
|
|
200
|
160－2500
|
0.1-0.8
|
12560
|
12060
|
|
|
250
|
250－2500
|
0.1-0.8
|
19640
|
18860
|
|
|
320
|
300－2500
|
0.-1-0.8
|
32160
|
30910
|
|
|
400
|
300－2500
|
0.1-0.8
|
50400
|
48400
|
|

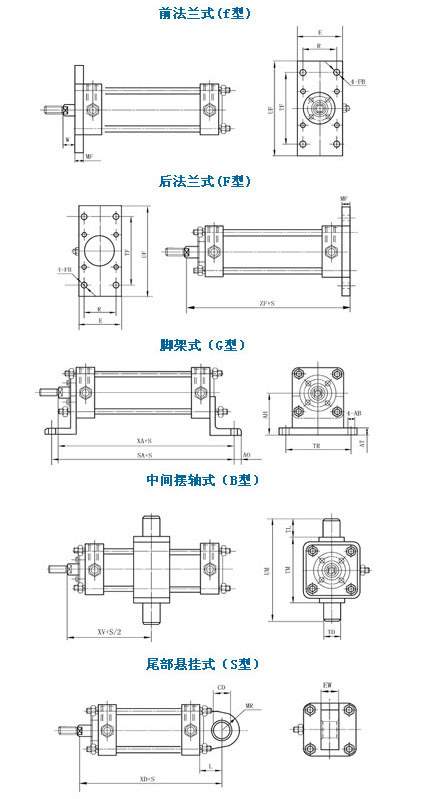

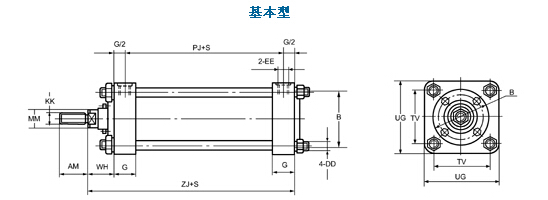

五、外形及安裝尺寸：
|
氣缸內徑 (Ф) |
AM |
B (Ф) |
DD | EE | G | KK |
MM (Ф) |
PJ | TV | UG | WH | ZJ |
| 40 | 20 | 40 | M6 | M10*1 | 20 | M8*1 | 12 | 75 | 42 | 56 | 35 | 135 |
| 50 | 25 | 50 | M6 | M10*1 | 20 | M10*1 | 16 | 75 | 50 | 64 | 35 | 135 |
| 63 | 30 | 63 | M8 | M12*1.25 | 25 | M12*1.25 | 20 | 105 | 60 | 80 | 40 | 175 |
| 80 | 30 | 63 | M8 | M16*1.5 | 25 | M12*1.25 | 20 | 105 | 75 | 95 | 40 | 175 |
| 100 | 35 | 80 | M10 | M16*1.5 | 30 | M16*1.5 | 25 | 115 | 90 | 115 | 65 | 210 |
| 125 | 40 | 80 | M12 | M20*1.5 | 30 | M20*1.5 | 32 | 115 | 120 | 150 | 65 | 210 |
| 160 | 50 | 100 | M16 | M20*1.5 | 40 | M27*1.5 | 40 | 155 | 150 | 190 | 80 | 275 |
| 200 | 50 | 100 | M16 | M27*1.5 | 40 | M27*1.5 | 40 | 155 | 190 | 230 | 80 | 275 |
| 250 | 60 | 125 | M20 | M33*2 | 50 | M36*1.5 | 50 | 180 | 230 | 280 | 100 | 330 |
| 320 | 70 | 200 | M24 | M42*2 | 60 | M48*1.5 | 63 | 230 | 280 | 350 | 135 | 425 |
| 400 | 80 | 250 | M30 | M42*2 | 60 | M60*2 | 80 | 230 | 350 | 450 | 135 | 425 |
|
缸徑 Ф |
AB Ф |
AH
|
AO
|
AT
|
CD Ф |
E
|
EW
|
FB Ф |
L
|
MF
|
MR
|
R
|
SA
|
TD Ф |
TF
|
TL
|
TM
|
TR
|
UF
|
UM
|
W
|
XA
|
XD
|
XV
|
ZF
|
|
40
|
9
|
60
|
20
|
8
|
20
|
56
|
20
|
9
|
28
|
12
|
20
|
42
|
180
|
20
|
90
|
20
|
75
|
42
|
120
|
115
|
23 | 175 | 175 | 85 | 147 |
|
50
|
11
|
65
|
20
|
8
|
20
|
64
|
20
|
9
|
28
|
12
|
20
|
50
|
180
|
20
|
100
|
20
|
85
|
50
|
130
|
125
|
23 | 175 | 175 | 85 | 147 |
|
63
|
11
|
75
|
20
|
8
|
25
|
80
|
30
|
11
|
34
|
12
|
25
|
60
|
215
|
30
|
130
|
25
|
100
|
60
|
160
|
150
|
28 | 215 | 225 | 107.5 | 187 |
|
80
|
13
|
85
|
29.5
|
8
|
25
|
95
|
30
|
13
|
34
|
16
|
25
|
75
|
226
|
30
|
145
|
30
|
150
|
75
|
180
|
210
|
24 | 220.5 | 225 | 107.5 | 191 |
|
100
|
13
|
95
|
29.5
|
8
|
25
|
115
|
30
|
13
|
34
|
16
|
25
|
90
|
236
|
30
|
160
|
30
|
175
|
90
|
200
|
235
|
49 | 255.5 | 260 | 137.5 | 226 |
|
125
|
17
|
115
|
40
|
10
|
30
|
150
|
40
|
17
|
40
|
20
|
30
|
120
|
265
|
40
|
200
|
40
|
210
|
120
|
240
|
290
|
45 | 270 | 270 | 137.5 | 230 |
|
160
|
17
|
130
|
40
|
10
|
30
|
190
|
40
|
17
|
40
|
20
|
30
|
150
|
315
|
40
|
230
|
40
|
240
|
150
|
270
|
320
|
60 | 335 | 335 | 177.5 | 295 |
|
200
|
21
|
160
|
56
|
14
|
35
|
230
|
50
|
21
|
50
|
25
|
35
|
190
|
333
|
50
|
280
|
50
|
300
|
190
|
340
|
400
|
55 | 344 | 350 | 177.5 | 300 |
|
250
|
26
|
195
|
56.5
|
16
|
40
|
280
|
60
|
26
|
55
|
30
|
40
|
230
|
437
|
70
|
340
|
70
|
360
|
230
|
410
|
500
|
70 | 433.5 | 415 | 215 | 360 |
| 320 | 33 | 250 | 85 | 20 | 50 | 350 | 80 | 33 | 70 | 40 | 50 | 280 | 520 | 90 | 420 | 90 | 420 | 280 | 500 | 600 | 95 | 540 | 535 | 280 | 465 |
| 400 | 33 | 285 | 85 | 20 | 50 | 430 | 80 | 33 | 70 | 40 | 50 | 350 | 520 | 90 | 490 | 90 | 530 | 350 | 570 | 710 | 95 | 540 | 535 | 280 | 465 |
